TWS無線藍牙耳機ESD靜電保護防護方案

發表日期:2023-03-20來源:wwww.uiftech.com瀏覽:750

近年來,TWS無線藍牙耳機備受用戶青睞,那它是怎么工作的呢?TWS無線藍牙耳機是通過藍牙無線連接,兩個耳機之間沒有連接線,并且需要做到音頻信號同步,不能出現延遲和音效失真。為此,為了達到這個高要求,除了選用高可靠性的藍牙主控芯片外,還需要注意藍牙天線的布局,讓兩個耳機之間的信號傳輸做到同步。但是呢,在這過程中,影響信號傳輸?shù)脑蚩赡苡泻芏喾N,其中ESD靜電和過流是最讓TWS無線藍牙耳機硬件設計工程師頭痛的問題。

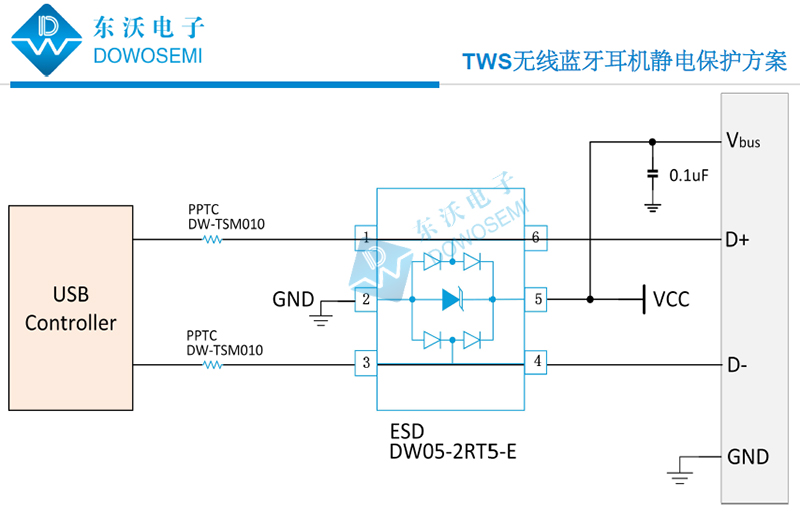

自創辦以來,東沃電子(DOWOSEMI)一直致力于為客戶解決電路中浪涌、電壓、靜電等問題。作為一家專業高品質保護器件生產廠家和保護方案服務商,東沃電子技術針對TWS無線藍牙耳機ESD靜電過流防護保護問題,設計了一個方案,也是客戶采用最多的方案之一,如下圖所示:


方案優點:本方案采用單顆器件防護,封裝小,節約空間, 保證信號完整性,滿足IEC61000-4-2,等級4,接觸放電8kV,空氣放電15kV。

方案說明:TWS無線藍牙耳機過流問題,由于TWS無線藍牙耳機工作電流小,體積小,推薦選用東沃DW-TSM010型號的自恢復保險絲PPTC,在充電倉中可以有效地保護電流過大、過熱的問題。有關自恢復保險絲DW-TSM010參數詳情,可向東沃電子索取產品手冊。

TWS無線藍牙耳機靜電保護問題,推薦客戶選用東沃DW05-2RT5-E靜電ESD保護二極管,單向、工作電壓5V、擊穿電壓6V、峰值脈沖電流4A、鉗位電壓25V、SOT-563封裝,能夠有效地滿足TWS無線藍牙耳機靜電保護防護需求。

關于TWS無線藍牙耳機ESD靜電保護防護方案,東沃電子就分享到到這兒,想了解更多其他方案和電路保護器件選型選用等方面的問題,可直接咨詢東沃電子產品工程師:137 5773 6996(微信同號)余工
