HDMI接口靜電浪涌防護,為電腦安全護航
發表日期:2020-06-16來源:www.uiftech.com瀏覽:2372

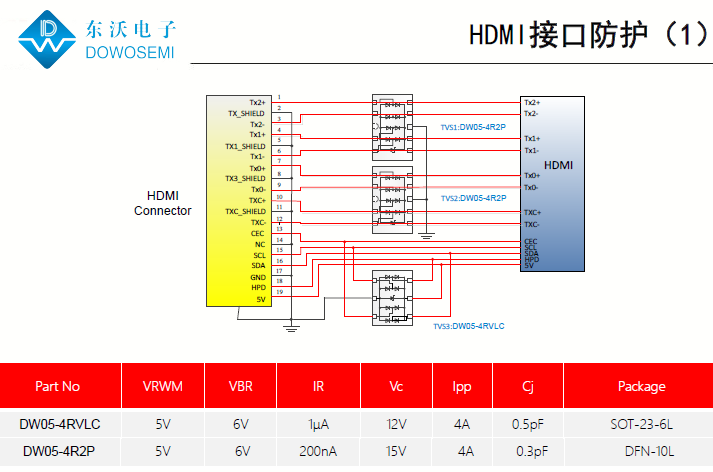

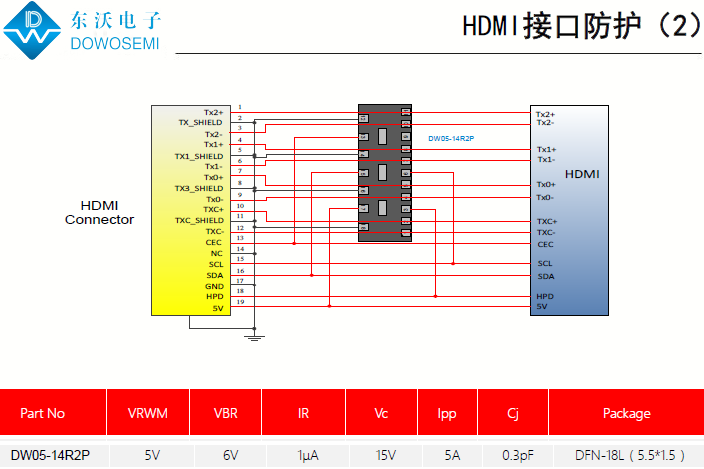

針對電腦系統應用中的HDMI接口保護,東沃電子技術深有研究,并且能夠根據客戶的需求設計HDMI接口靜電浪涌防護方案。接下來,分享其中2個HDMI靜電保護方案,如下圖:
從HDMI接口靜電浪涌防護方案圖中可以看出,電路保護器件選用了東沃電子研發、生產、銷售的低電容TVS二極管陣列DW05-4RVLC(SOT-23-6L封裝,結電容0.5pF)、DW05-4R2P(DFN-10L封裝,0.3pF)、DW05-14R2P(DFN-18L封裝,結電容0.3pF)。HDMI靜電防護方案符合IEC61000-4-2 等級4,靜電接觸放電8KV,空氣放電15KV。
想了解更多有關PC系統應用中的HDMI接口靜電浪涌防護方案、低電容TVS二極管陣列型號、參數、特性、規格書及應用,歡迎與東沃工程師溝通交流:136 7581 6901(微信同號)朱工!
