USB2.0接口靜電浪涌保護,低電容TVS二極管來助力

發表日期:2020-06-16來源:www.uiftech.com瀏覽:1533

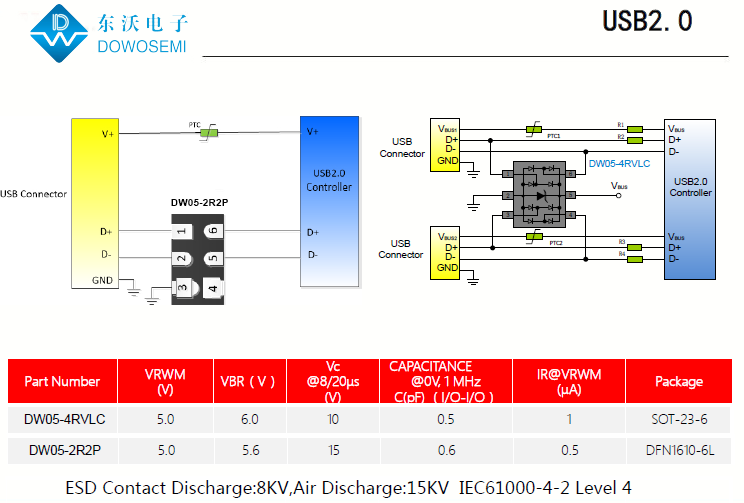

針對PC系統應用中的USB2.0接口保護,東沃電子技術深有研究,并且根據客戶的需求設計了很多USB2.0接口靜電浪涌防護方案并落地實施。接下來,分享其中的一個USB2.0保護方案,如下圖:


從USB2.0接口靜電浪涌防護方案圖中可以看出,電路保護器件選用了東沃電子研發、生產、銷售的低電容TVS二極管DW05-4RVLC(SOT-23-6封裝,結電容0.5pF)和DW05-2R2P(DFN1610-6L封裝,0.6pF)。該方案符合IEC61000-4-2 等級4,靜電接觸放電8KV,空氣放電15KV。針對USB2.0接口靜電浪涌防護,有很多設計保護方案。具體選用哪種,客戶可以根據自己的需求自由選擇!

想了解更多有關PC系統應用中的USB2.0接口靜電浪涌防護方案、低電容TVS二極管型號、參數、特性、規格書及應用,歡迎與東沃FAE電子工程師溝通交流:136 7581 6901(微信同號)朱工!
