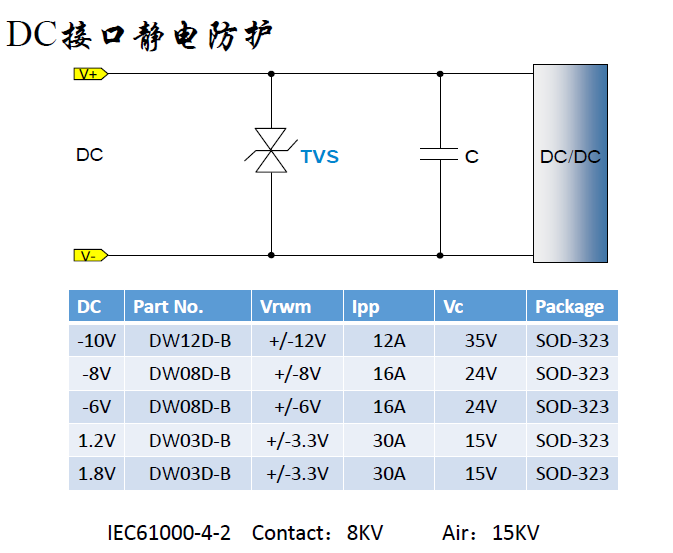

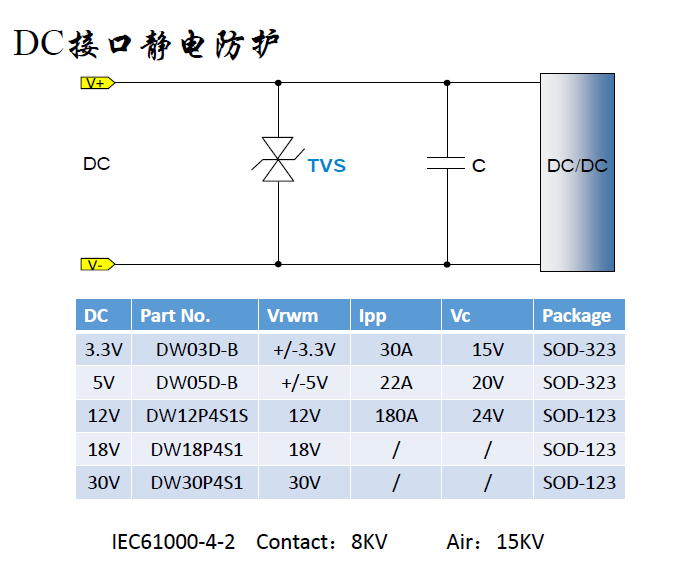

東沃電子技術團隊設計的DC接口ESD靜電浪涌保護方案圖：

從DC接口ESD靜電保護方案圖中可以看出，電路保護器件選用的是東沃自主研發、生產、銷售的TVS二極管陣列。根據DC輸入電壓值的不同，其選用的TVS二極管陣列型號也不一樣：DW12D-B（SOD-323封裝）、DW08D-B（SOD-323封裝）、DW03D-B（SOD-323封裝）、、DW05D-B（SOD-323封裝）、DW12P4S1S（SOD-123封裝）、DW18P4S1（SOD-123封裝）、DW30P4S1（SOD-123封裝），響應速度快、低結電容、低漏電流、封裝體積小、節約PCB空間，便于工程師設計。東沃DC接口ESD靜電保護方案滿足IEC61000-4-2，接觸放電8KV，空氣放電15KV。

更多有關DC接口ESD靜電保護方案、TVS二極管陣列型號、參數、特性、規格書及應用，歡迎與東沃電子溝通交流：136 7581 6901（微信同號）朱工！
