VGA和SIM接口ESD靜電保護方案圖

發表日期:2020-05-30來源:www.uiftech.com瀏覽:1282

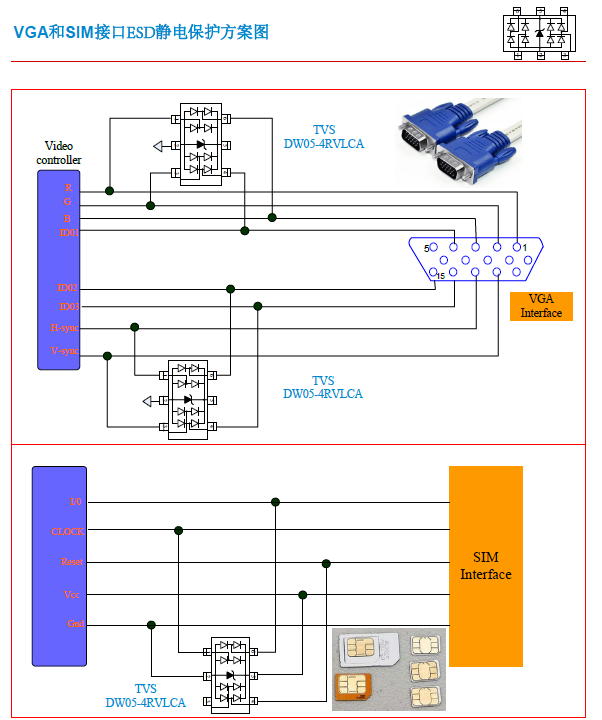

VGA和SIM接口ESD靜電保護方案圖:


從上面兩個方案圖中可以看出,選用的是東沃電子自主研發、生產、銷售的ESD靜電保護二極管DW05-4RVLCA,其參數特性如下:
SOT-23-6L封裝
70W峰值脈沖功率
3A峰值脈沖電流
500nA漏電流
22V箝位電壓
1.0PF低電容
Low operating voltage: 5V
Low capacitance
Solid-state silicon-avalanche and active circuit triggering technology
Back-drive protection for power-down mode
Lead-free version available
IEC 61000-4-2 (ESD) ±25kV (air), ±20kV (contact)
IEC 61000-4-4 (EFT) 40A (5/50ns)
IEC 61000-4-5 (Lightning) 3A (8/20μs)


有關ESD靜電保護二極管DW05-4RVLCA參數和說明書,可向東沃電子索??!想了解更多有關VGA接口和SIM接口ESD靜電保護方案設計,歡迎與東沃電子溝通交流:136 7581 6901(微信同號)朱工!
