HDMI接口ESD靜電保護方案
發表日期:2020-05-28來源:www.uiftech.com瀏覽:1116
HDMI高清多媒體接口,是一種將音頻和視頻信號整合在一起的單一數字接口,能夠應用在DVD播放器、藍光播放器、數字電視、游戲機、PVR、機頂盒等音頻視頻設備。業內人都知道,高清多媒體接口中的接收器和發射器IC芯片采用的是亞微米CMOS工藝制造而成的,而亞微米CMOS十分地敏感,為此需要借助ESD靜電保護器件和ESD靜電保護解決方案為其保駕護航。
機頂盒STB、電視LCD等終端應用極其容易受到ESD沖擊,特別是HDMI熱插拔接口。熱插拔接口允許用戶在程序運行中插拔連接線。另外,大多數生產商都在爭取獲得某些消費電子產品證書(如CE認證),根據IEC61000-4-2標準,認證產品必須具備極高的ESD靜電保護性能。這一領域的ESD放電可能遠比HBM標準規定的放電情況嚴重??紤]上述原因,生產商強烈建議為外部端口增加額外的ESD靜電保護電路。

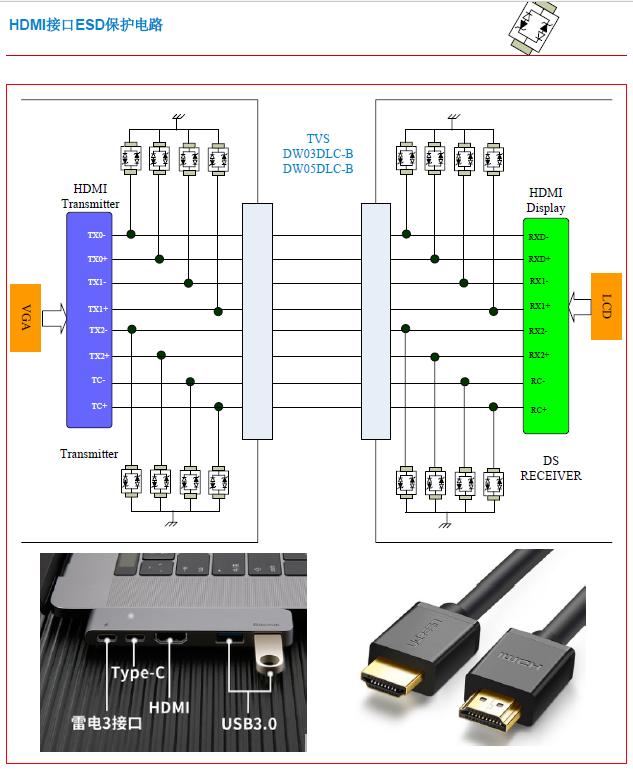

東沃電子,不僅是一家專業的電路保護器件生產廠商,同時還是一家高品質電路保護解決方案服務提供商,從方案設計、器件選型、EMC測試、樣品供應、按需定制一站式滿足客戶的需求。關于HDMI高清多媒體接口ESD靜電保護方案,東沃電子技術部根據客戶的需求設計了很多保護方案,接下來重點來分享其中一個HDMI接口的ESD靜電保護解決方案,方案中用到了兩種ESD靜電保護二極管物料,分別是:DW03DLC-B和DW05DLC-B。ESD靜電保護二極管DW03DLC-B和DW05DLC-B是東沃電子自主研發、生產的,品質卓越、現貨庫存、廠家直銷!
