AC220V電源防護方案(二)

發表日期:2019-04-23來源:www.uiftech.com瀏覽:2736

一、應用背景

1)全球氣候變暖,雷雨天氣增多;

2)電源雷擊損壞后,危害大;

3)電源雷擊損害后,維修成本高;

4)高浪涌防護電源成為行業趨勢;

timg (2) 副本.jpg

二、方案詳解

? 方案滿足IEC61000-4-5、GBT17626.5等浪涌測試標準;

? 在差模防護中,采用壓敏電阻MOV1和陶瓷氣體放電管GDT1搭配使用,屏蔽壓敏電阻MOV1漏電流現象,延長MOV使用壽命;

? 在共模防護中,采用壓敏電阻MOV2/MOV3和陶瓷氣體放電管GDT2串聯到地或者設備外殼,阻止MOV2/MOV3漏電流,滿足安規要求;

? 方案可通過1.2/50-8/20μS組合波差模、共模浪涌測試

PS:在有絕緣等級耐壓測試AC1500V要求時,GDT2建議換用DC3500V電壓;

三、方案應用

LED路燈電源、交換機電源、空調電源、逆變電源、電腦電源、電磁爐/電飯煲、其它AC94V-AC264V電源;

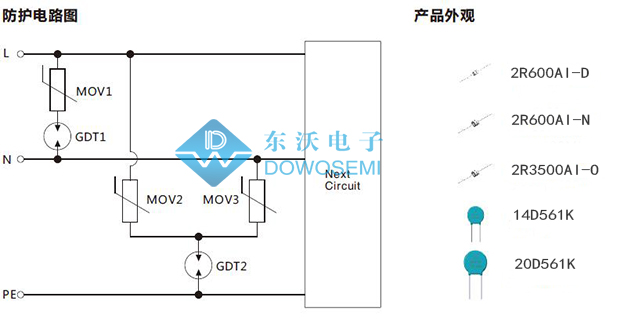

四、防護電路圖


五、保護器件注解

1)陶瓷氣體放電管 2R600AI-D

直流標稱電壓(V):600 V

沖擊擊穿電壓(1KV/μs):≤ 1200 V

耐脈沖沖擊電流(8/20μs):5 KA

極間電容CP:≤ 1 pF

絕緣電阻:≥ 1 GΩ

2)陶瓷氣體放電管 2R600AI-N

直流標稱電壓(V):600 V

沖擊擊穿電壓(1KV/μs):≤ 900 V

耐脈沖沖擊電流(8/20μs):10 KA

極間電容CP:≤ 1.5 pF

絕緣電阻:≥ 1 GΩ

3)陶瓷氣體放電管2R3500AI-O

直流標稱電壓(V):3500 V

沖擊擊穿電壓(1KV/μs):5000V

耐脈沖沖擊電流(8/20μs):2.5 KA

極間電容Cp:≤ 1.5 pF

絕緣電阻:≥ 1 GΩ

4)壓敏電阻14D561K

壓敏電壓(@1mA):504V-616V

突破電流耐量(8/20μs):4500A

最大抑制電壓(@5A):920V

PS:中防護級別

5)壓敏電阻20D561K

壓敏電壓(@1mA):504V-616V

突破電流耐量(8/20μs):6500A

最大抑制電壓(@5A):920V

PS:高防護級別
