POE靜電浪涌防護方案

發表日期:2019-04-22來源:www.uiftech.com瀏覽:2618

一、應用背景

1)氣候多變,雷雨天氣增多;

2)POE電源和信號共存,因此防護難度增加;


二、方案詳解

? 方案選用陶瓷氣體放電管GDT在變壓器前端做共模(八線)浪涌防護;

? 網絡變壓器后級用體積小,低結電容的TVS1-TVS4吸收差模能量,該ESD靜電保護二極管反應時間快,兼顧防護靜電功能;

? 前端電源通過電感L1~L4傳輸,在電感間的殘壓通過TVS5來吸收;

? 此POE端口方案符合802.11電氣標準;

? 此POE端口方案滿足IEC61000-4-5、GBT17626.5等浪涌測試標準;

? 此POE端口方案滿足IEC61000-4-2、GBT17626.2等靜電測試標準;

? 可通過10/700μS(內阻40ohm) 和 1.2/50-8/20μS浪涌測試;

三、方案應用

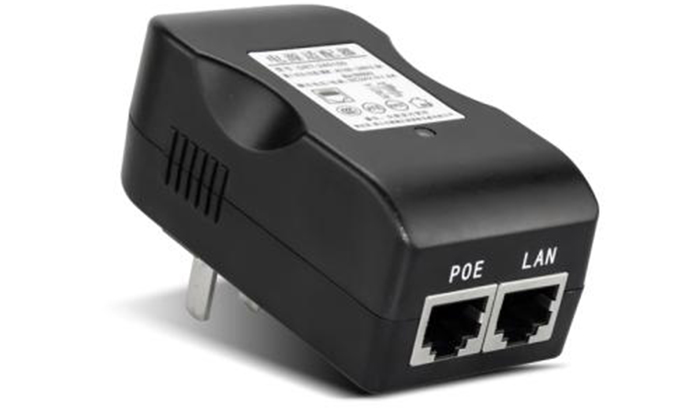

POE供電器、POE分離器、POE連接器、AP;

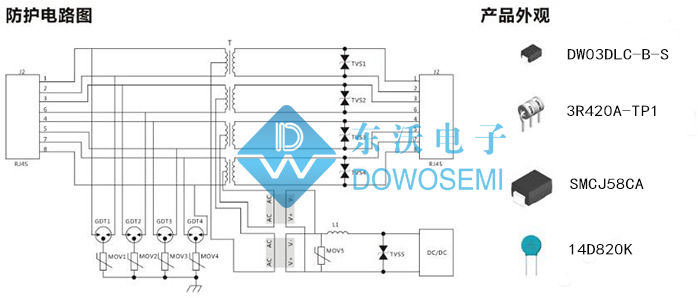

四、防護電路圖


五、保護器件詳解

1)陶瓷氣體放電管GDT1/GDT2/GDT3/GDT4:3R420A-TP1

直流標稱電壓(V):420 V

沖擊擊穿電壓(1KV/μs):< 950 V

耐脈沖沖擊電流(8/20μs):5 KA

極間電容Cp:< 1.5 pF

絕緣電阻:> 1 GΩ

2)ESD靜電二極管TVS1/TVS2/TVS3/TVS4:DW03DLC-B-S

PPP:350W

VRWM:3.3V

VB:4.0V-7.0V

ID:1μA

防靜電能力(接觸/空氣):8KV/15KV

結電容(f=1MHz):1pF

封裝:SOD-323

3)TVS瞬態抑制器TVS5:SMCJ58CA

PPP:1500 W

VBR:64.40 V-71.20 V

IR:1 μA

VRWM:58.0 V

IPP:16.03 A

VC:93.6 V

封裝:SMC/DO-214AB

4)壓敏電阻MOV1/MOV2/MOV3/MOV4/MOV5:14D820K

壓敏電壓(@1mA):74V-90V

突破電流耐量(8/20μs):4500A

最大抑制電壓(@5A):135V
