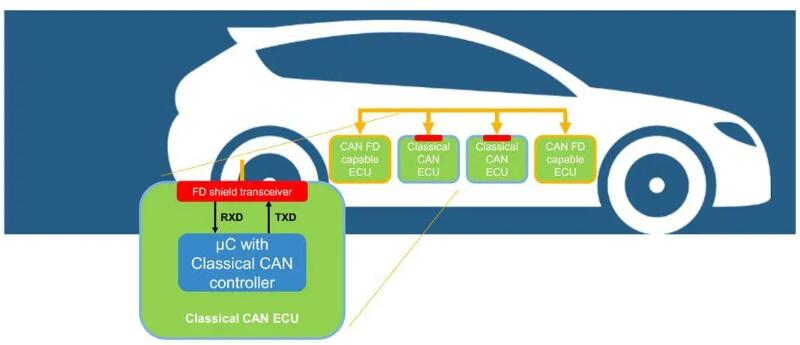

CAN FD協議是CAN-BUS協議的最新升級，其將CAN的每幀8字節數據提高到64字節，波特率從最高的1Mbps提高到8Mbps~15Mbps，使得通訊效率提高8倍以上，大大提升了車輛的通訊效率，其優越的性能受到了大家的關注。CAN FD總線繼承了CAN總線的主要特性，提高了CAN總線的網絡通信帶寬，改善了錯誤幀漏檢率，同時可以保持網絡系統大部分軟硬件特別是物理層不變。

CAN FD總線接口同CAN總線一樣，很容易受到浪涌（Surge）、靜電放電（ESD）等干擾，導致總線上收發器損壞。為了防止干擾對收發器的損壞，有必要添加額外的外圍保護電路。接下來，高品質電路保護器件廠家及電路保護解決方案服務商東沃電子針對CAN FD總線接口浪涌靜電問題進行防護方案設計及電路保護器件選型。

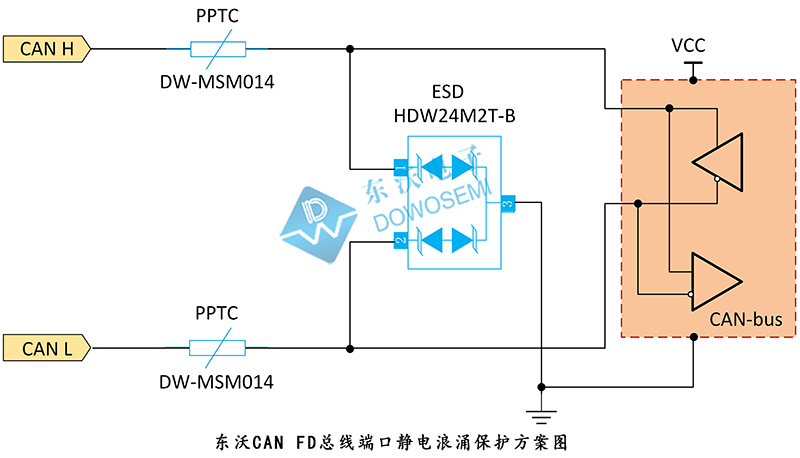

CAN FD總線端口靜電浪涌保護方案圖

CAN FD總線端口靜電浪涌保護方案說明

由于CAN FD總線需要高速通訊，因此選用的電路保護器件寄生電容不能太大。TVS二極管陣列HDW24M2T-B只有25pF的寄生電容，不會對高速信號產生破壞，從而不會影響CAN FD通訊。根據IEC 61000-4-2標準，HDW24M2T-B可提供±30kV（空氣放電）/±30kV（接觸放電）的ESD保護。HDW24M2T-B具有優異的保護等級，不僅可吸收IEC 61000-4-2國際標準規定之最高級別的反復性ESD放電，且不會發生性能減退，還可在極低的箝位電壓下安全地耗散8A的8/20s波形浪涌電流（IEC 61000-4-5）。此外，HDW24M2T-B采用SOT-23封裝，與采用多個分立TVS二極管陣列的方案相比，其無疑是成本最優化解決方案。

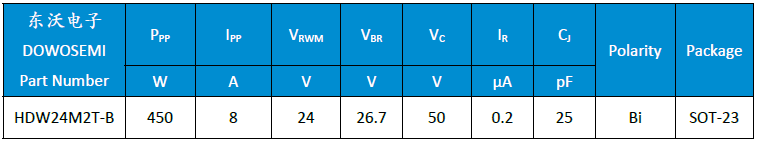

TVS二極管陣列HDW24M2T-B參數

查看東沃電子“ESD-HDW24M2T-B Datasheet”規格書可知，TVS二極管陣列HDW24M2T-B具體電氣參數如下：

以上是東沃CAN FD總線端口靜電浪涌保護經典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TVS二極管陣列HDW24M2T-B，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
