Microphone麥克風接口ESD靜電放電保護器件選型:DW05DRF-B-E

發表日期:2023-06-09來源:www.uiftech.com瀏覽:806

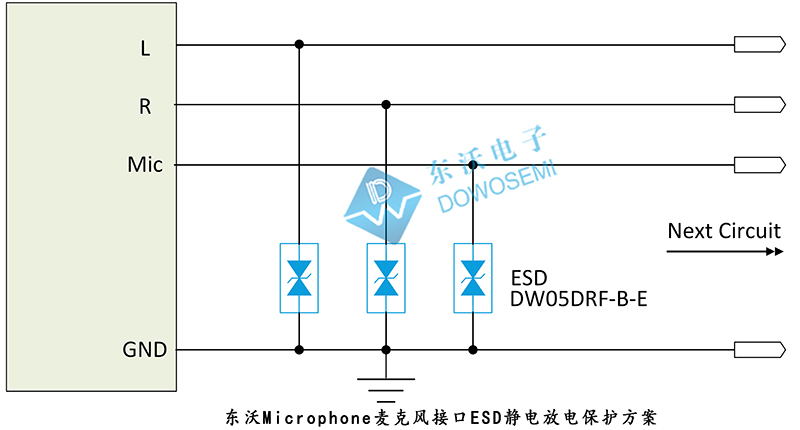

麥克風英文:Microphone,也是大家常說的話筒。Microphone麥克風是將聲音信號轉換為電信號的能量轉換器件。Microphone麥克風線路的標準信號最大值通常為5.5Vp-p,最大頻率低于10kHz。在該頻率下,不需要考慮抑制器的電容量。Microphone麥克風作為與人體接觸的設備,其接口容易受到ESD靜電放電電氣危害。為此,針對Microphone麥克風接口ESD靜電放電管問題,專業電路保護器件廠家及電路保護解決方案服務商東沃電子(DOWOSEMI)推薦選用ESD靜電保護二極管DW05DRF-B-E為Microphone保駕護航。東沃Microphone麥克風接口ESD靜電放電保護方案電路圖如下所示:


方案說明

從圖中可知,東沃電子選用封裝體積小、導通電壓精度高、響應速度快、鉗位電壓低、結電容低的ESD二極管做防護,保障Microphone麥克風免受浪涌電流影響,防止ESD靜電放電破壞,降低了嘯叫聲,確保輸出音頻信號的完整性。同時,在不影響數據傳輸?shù)那疤釛l件下,能夠滿足IEC 61000-4-2 Level 4 靜電放電防護需求,讓后端電路得到全面有效的保護。

器件參數

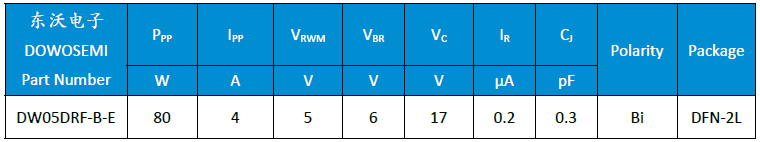

查閱東沃電子“ESD-DW05DRF-B-E Datasheet”產品規格書可知:

>> 峰值脈沖功率 (8/20μs):80W
>> 峰值脈沖電流 (8/20μs):4A
>> 反向工作電壓:5V
>> 最小擊穿電壓:6V
>> 鉗位電壓:17V
>> 漏電流:0.2uA
>> 結電容:0.3pF
>> ESD符合IEC 61000?4?2 (Air):±18kV
>> ESD符合IEC 61000?4?2 (Contact):±12kV
>> 封裝:DFN-2L
>> 工作溫度:?55°C to +125°C
>> 存儲溫度:?55°C to +150°C


以上是東沃Microphone麥克風接口ESD靜電放電保護經典方案,如有特殊需求,歡迎前來探討。浪涌靜電防護方案,找東沃電子,電路保護不迷路!方案中選用到的ESD二極管DW05DRF-B-E,品牌生產廠家東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:137 5773 6996(微信同號)余工
