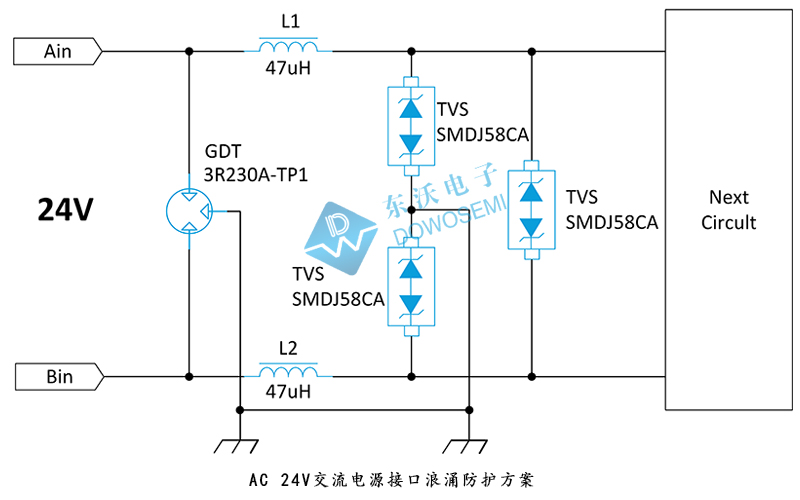

常有客戶向東沃電子DOWOSEMI咨詢AC 24V交流電源接口浪涌保護方案及如何選用合適的電路保護器件為AC 24V交流電源接口安全護航。針對AC 24V交流電源接口浪涌保護，專業高品質電路保護器件廠商及保護方案服務商?hào)|沃電子設計了一個方案圖，如下圖所示：

AC 24V交流電源接口浪涌保護方案詳解

1、測試等級

1.2/50μs  差模（2Ω）: 3KV    共模（12Ω）: 6KV

2、方案說明

根據東沃AC 24V交流電源接口浪涌保護圖可知，在電路設計上，東沃電子技術推薦選用陶瓷氣體放電管3R230A-TP1作為一級防護，中間使用共模電感進行退耦，后級增加雙向TVS二極管做二級保護，選用三顆SMDJ58CA分別作差模、共模保護。

3、器件參數

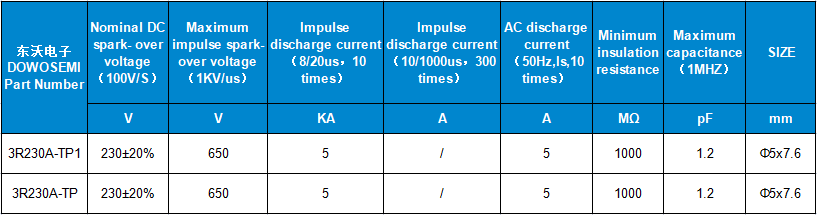

1） 東沃3R230A-TP1陶瓷氣體放電管：

>> 標稱直流擊穿電壓：184V-276V
>> 最大沖擊擊穿電壓（1KV/us）：650V
>> 耐沖擊電流（短波，8/20us）：5KA
>> 絕緣電阻：1GΩ
>> 最大極間電容：1.2pF

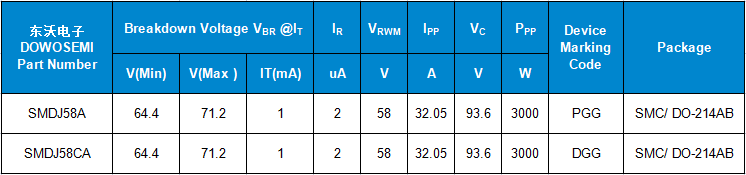

2）東沃SMDJ58CA雙向TVS二極管

>> 工作電壓：58V
>> 最小擊穿電壓：64.40V
>> 最大擊穿電壓：71.20V
>> 鉗位電壓：93.6V
>> 峰值脈沖電流：32.05A
>> 峰值脈沖功率：3000W
>> 漏電流：2uA
>> 絲印代碼：DGG
>> 封裝形式：SMC

以上是常用設計方案，如有特殊需求，歡迎前來探討，東沃電子產品做精做細。浪涌靜電防護方案，咨詢東沃電子DOWOSEMI，電路保護不迷路！東沃電子推出的3R230A-TP1陶瓷氣體放電管、SMDJ58CA雙向TVS二極管現已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費器件選型，歡迎廣大新老客戶前來咨詢，東沃電子銷售工程師，1對1為您服務：137 5773 6996（微信同號）余工
