AC220V電源防護方案(一)
發表日期:2019-04-30來源:www.uiftech.com瀏覽:2790
一、應用背景
1)全球氣候變暖,雷雨天氣增多;
2)電源雷擊損壞后,危害大;
3)電源雷擊損害后,維修成本高;
4)高浪涌防護電源成為行業趨勢;
二、方案詳解
? 方案滿足IEC61000-4-5、GBT17626.5等浪涌測試標準;
? 在差模防護中,采用鉗位器件壓敏電阻MOV,響應速度快,降低L與N線之間的浪涌電壓;
? 在共模防護中,采用壓敏電阻MOV和陶瓷氣體放電管GDT串聯到PCB地或者設備外殼,阻止壓敏電阻MOV的漏電流,滿足安規要求;
? 電源方案可通過1.2/50-8/20μS組合波差模、共模6.0KV浪涌測試;
PS:在有絕緣等級耐壓測試AC1500V要求時,陶瓷氣體放電管GDT建議選用DC3500V電壓;
三、方案應用
LED路燈電源、交換機電源、空調電源、逆變電源、電腦電源、電磁爐/電飯煲、其它AC94V-AC264V電源;

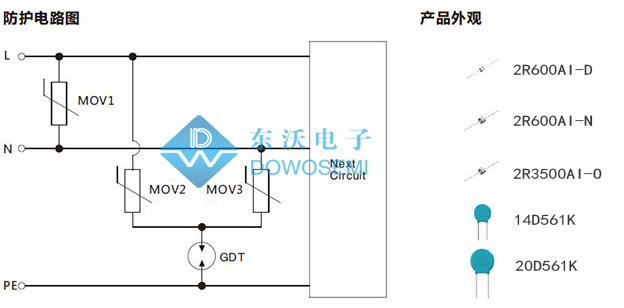

四、防護電路圖
五、保護器件注解
1)陶瓷氣體放電管 2R600AI-D
直流標稱電壓(V):600 V
沖擊擊穿電壓(1KV/μs):≤ 1200 V
耐脈沖沖擊電流(8/20μs):5 KA
極間電容Cp:≤ 1 pF
絕緣電阻:≥ 1 GΩ
2)陶瓷氣體放電管 2R600AI-N
直流標稱電壓(V):600 V
沖擊擊穿電壓(1KV/μs):≤ 900 V
耐脈沖沖擊電流(8/20μs):10 KA
極間電容Cp:≤ 1.5 pF
絕緣電阻:≥ 1 GΩ
3)陶瓷氣體放電管2R3500AI-O
直流標稱電壓(V):3500 V
沖擊擊穿電壓(1KV/μs):5000V
耐脈沖沖擊電流(8/20μs):2.5 KA
極間電容Cp:≤ 1.5 pF
絕緣電阻:≥ 1 GΩ
4)壓敏電阻14D561K
壓敏電壓(@1mA):504V-616V
突破電流耐量(8/20μs):4500A
最大抑制電壓(@5A):920V
PS:中防護級別
4)壓敏電阻20D561K
壓敏電壓(@1mA):504V-616V
突破電流耐量(8/20μs):6500A
最大抑制電壓(@5A):920V
PS:高防護級別
