百兆以太網口浪涌靜電防護方案
發表日期:2019-04-23來源:www.uiftech.com瀏覽:1421
一、應用背景
1)全球氣候變暖,雷雨天氣增多;
2)網絡設備雷擊損壞后,危害大;
3)網絡設備雷擊損害后,維修成本高;
4)高浪涌防護設備成為行業趨勢;
二、方案詳解
? 選用GDT在變壓器前端做共模(八線)浪涌防護;
? 網絡變壓器后級用體積小,結電容低的TVS吸收差模能量,該TVS反應時間快,兼顧防護靜電功能;
? 符合802.11電氣標準;
? 滿足IEC61000-4-5、GBT17626.5等浪涌測試標準;
? 滿足IEC61000-4-2、GBT17626.2等靜電測試標準;

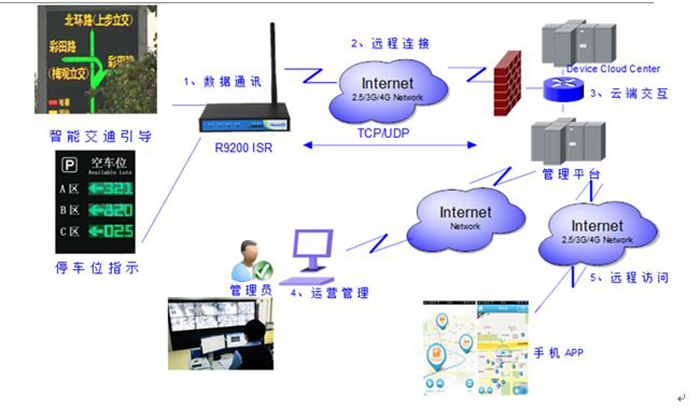

三、方案應用
工業/家用電腦/筆記本、交換機/路由器、槍擊設備、網絡打印機、機頂盒、智能交通系統、其他含以太網端口設備;

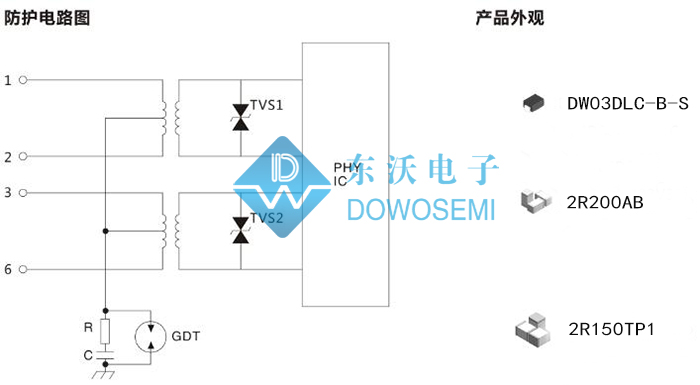

四、防護電路圖
五、保護器件詳解
1)陶瓷氣體放電管:2R200AB
直流標稱電壓(V):200V
沖擊擊穿電壓(1KV/μs):< 750 V
耐脈沖沖擊電流(8/20μs):1 KA
極間電容Cp:< 0.6 pF
絕緣電阻:> 1 GΩ
2)陶瓷氣體放電管:2R150TP1
直流標稱電壓(V):150 V
沖擊擊穿電壓(1KV/μs):≤ 500 V
耐脈沖沖擊電流(8/20μs):2 KA
極間電容Cp:≤ 1 pF
絕緣電阻:≥ 1 GΩ
3)ESD靜電二極管:DW03DLC-B-S
PPP:350W
VRWM:3.3V
VB:4.0V-7.0V
ID:1μA
防靜電能力(接觸/空氣):8KV/15KV
結電容(f=1MHz):1pF
封裝:SOD-323
