東沃電子（DOWOSEMI）代理的汽車級線性LED驅動器TMP1780是由16個具有共同參考的線性可編程恒定電流源組成。TMP1780通過I2C串行接口對于每個可編程輸出溝道單獨使用脈寬調制 (PWM)，因此可實現128級不同的占空比。PWM頻率可以四種不同的配置進行選擇，最高為1200 Hz。TMP1780可使用I2C總線的微控制器應用或獨立應用。LED亮度級別可使用外部電阻器輕松編程。每個通道都有一個內部電路來檢測開路負載情況，且具有可選的自動恢復模式。如果一個驅動器處于開路負載情況下，則可根據可編程位設置進行關斷其他通道。TMP1780芯片適用于汽車應用中基于LED的后尾組合燈調節和控制。

接下來，專業一級代理商?hào)|沃電子（DOWOSEMI）從特性、引腳配置分配和應用三個方面帶您走進汽車級LED驅動器TMP1780的世界，查閱TMP1780產品手冊可知：

1）TMP1780汽車級線性LED驅動器特性

√ 16通道，電流源高達10 mA
√ 整個I2C中每個通道的獨立PWM控制
√ 150、300、600 和 1200 Hz PWM控制
√ 打開LED燈串診斷
√ 電流設置單電阻
√ 8位I2C接口解決方案
√ 輸出使能引腳控制
√ 開路負載和欠壓保護
√ 過溫保護
√ 低發射與擴頻
√  Wettable Flank 40QFN PKG

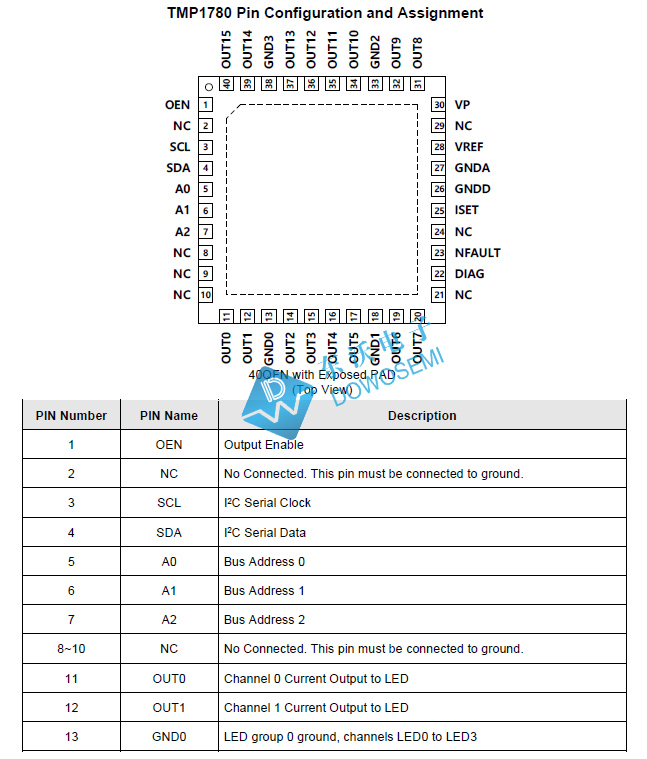

2）TMP1780汽車級線性LED驅動器引腳配置分配

3）TMP1780汽車級線性LED驅動器應用

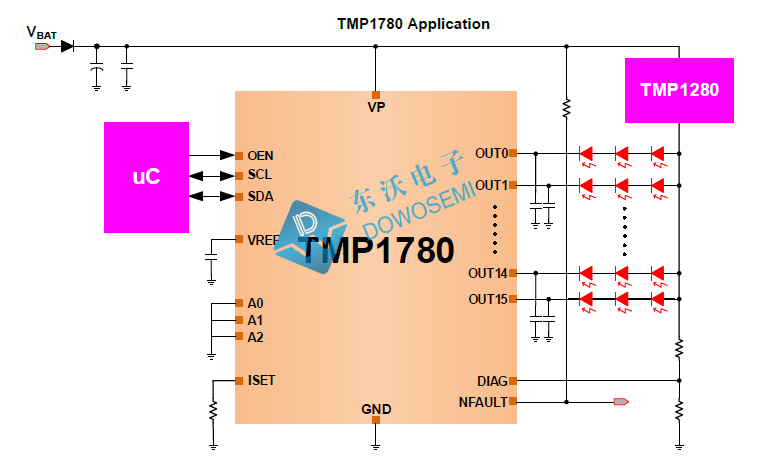

TMP1780汽車級線性LED驅動器能夠滿足各種汽車的照明需求，包括日行燈、車載娛樂顯示屏、動態方向燈、儀表盤背光、側燈、尾燈和照地?zé)舻?。關于TMP1780汽車級線性LED驅動器應用，如下圖：

相信很多電子工程師已經知道，TMP1780汽車級線性LED驅動器可替代替換Elmos品牌E522.48 (16CH, 100mA/CH, I2C bus interface)、安森美OnSemi品牌NCV7685 (12CH, 60mA/CH, I2C bus interface)、MPS品牌MPQ3326(16CH,60mA/CH, I2C bus interface)芯片。如果客戶同板項目或異板項目距離I2C總線長度不超過30cm，TMP1780也可以代替代換如下芯片料號：

Elmos品牌E522.49 (16CH, 100mA/CH, differential bus UART interface)、TI品牌TPS929120-Q1 (12CH, 75mA/CH, UART interface by CAN physical layer)。TMP1780品質卓越、可靠穩定、性價比高、交期迅速，可替代替換Onsemi、Elmos、MPS、TI等品牌對應的物料，極大緩解了客戶的缺貨問題。有關TMP1780交期、報價、替代替換等具體詳情，可咨詢東沃電子銷售工程師：137 5773 6996（微信同號）余經理
