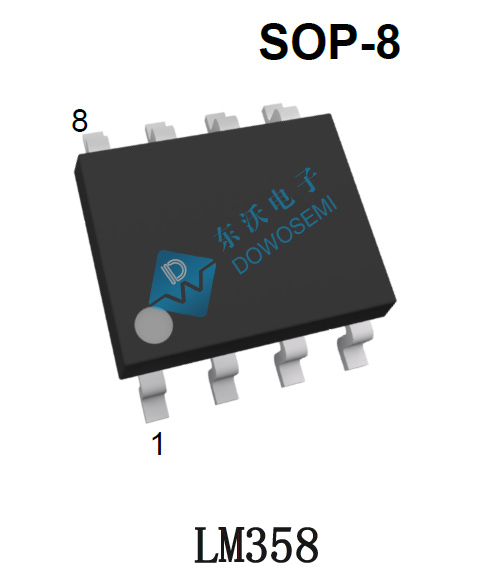

東沃電子（DOWOSEMI）推出的LM358低功耗雙運算放大器算是電子元器件中的明星元件，在很多經典電子電路中，都能看到LM358的身影。LM358是由兩個獨立的高增益電壓比較器組成，可在單電源下或雙電源下工作，并且其電流大小不受電源電壓幅度大小影響。低功耗雙運算放大器LM358采用SOP-8封裝，廣泛應用于音頻放大器、工業控制、DC增益和所有常規運算放大電路。接下來東沃電子（DOWOSEMI）從參數特點、引腳分類和典型應用三方面帶您全面了解LM358低功耗雙運算放大器。

LM358低功耗雙運算放大器參數特點

1）LM358特點：
√ 可單電源或者雙電源工作
√ 包含兩個運算放大器
√ 邏輯電路匹配
√ 低功耗
√ 頻率范圍寬

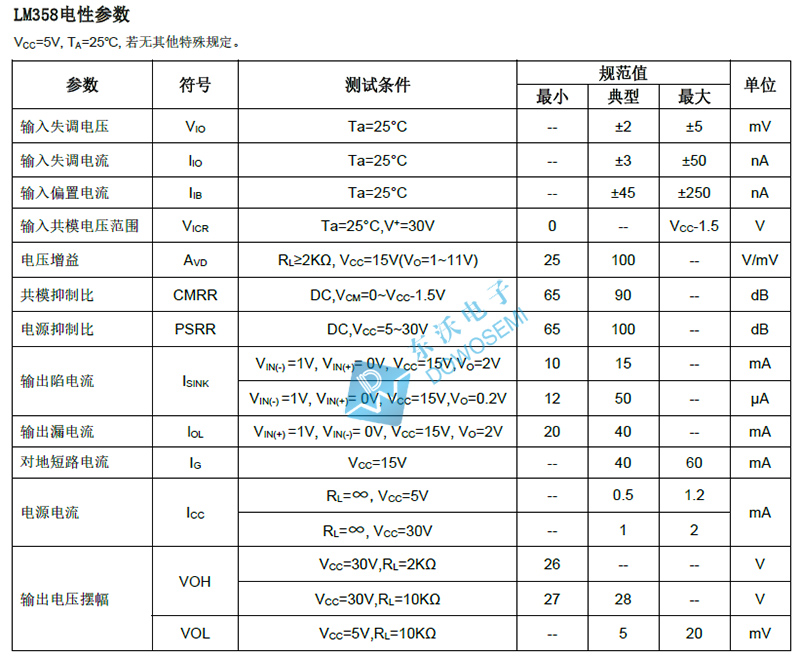

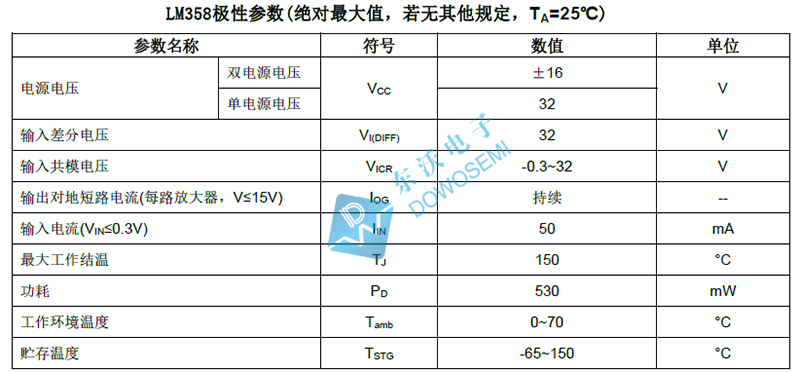

2）LM358極性和電性參數：

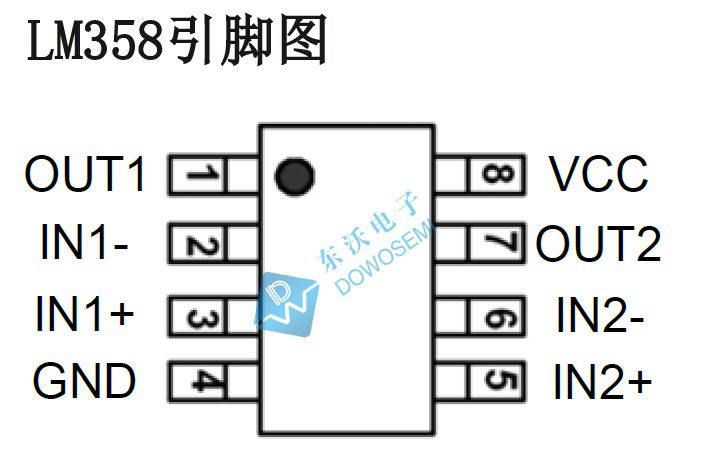

LM358低功耗雙運算放大器引腳分配

從圖中可以看出，LM358有8個腳，所代表的含義分別是：

引腳序號1：OUT1 比較器1輸出
引腳序號2：IN1- 比較器1 反相輸入
引腳序號3：1N+ 比較器1 正相輸入
引腳序號4：GND 地
引腳序號5：IN2+ 比較器2 正相輸入
引腳序號6：1N2- 比較器2 反相輸入
引腳序號7：OUT2 比較器2輸出
引腳序號8：VCC 電源

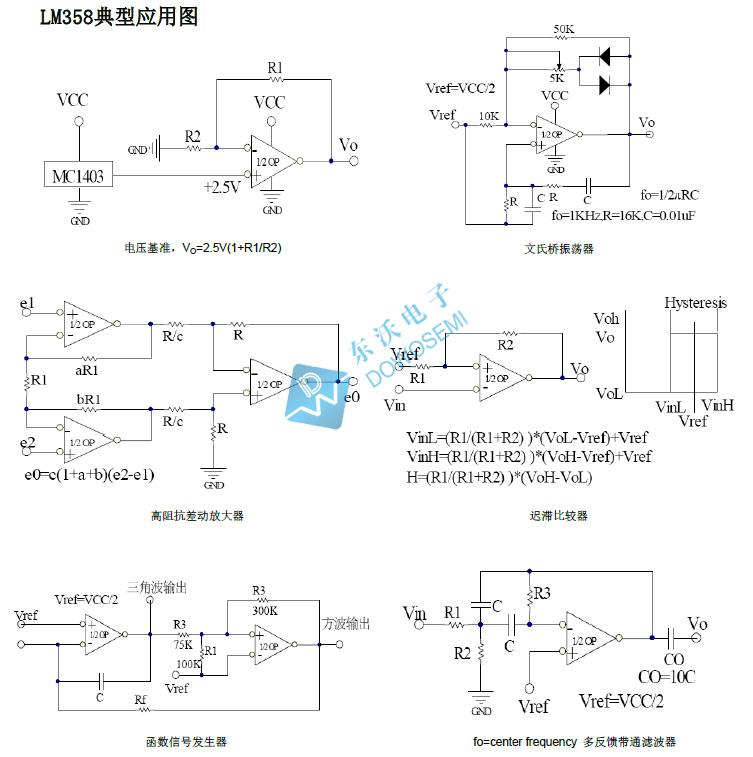

LM358低功耗雙運算放大器典型應用

低功耗雙運算放大器LM358的經典應用電路圖實在是太多了，以下是部分典型應用：

關于低功耗雙運算放大器LM358的知識就分享到這兒，要采購LM358的新老客戶們，上東沃電子，品質穩定、高可靠性、交期迅速、現貨直供、廠家價格，具體詳情，可直接咨詢東沃電子銷售工程師：136 7581 6901（微信同號）朱經理
