在汽車微控制器或微處理器電源應用中，看門狗用于監測微控制器的工作狀態，以防止軟件失控。要確保系統的可靠性，必須使看門狗與微控制器彼此獨立。東沃電子（DOWOSEMI）代理的TMP1220和TMP1221，額定工作電壓高達40V，最大輸出電流300mA，是一款高壓超低靜態電流看門狗LDO系列器件。TMP1220和TMP1221集成了一項可編程功能，用于選擇窗口看門狗或標準看門狗，并使用外部電阻設置看門狗時間。

TMP1220和TMP1221器件上的PGDLY引腳指示輸出電壓何時達到穩定且處于穩壓范圍內,可以通過選擇外部組件來調整電源正常延遲周期和電源正常閾值。同時，TMP1220和TMP1221器件還具有集成短路保護和過流保護功能，穩定高可靠性。查閱TMP1220和TMP1221器件可知：

TMP1220和TMP1221特性

?AEC-Q100 Qualified
-Grade 1: –40°C to +125°C
?Maximum Output Current: 300 mA
?4V to 40V Wide VP Input-Voltage Range

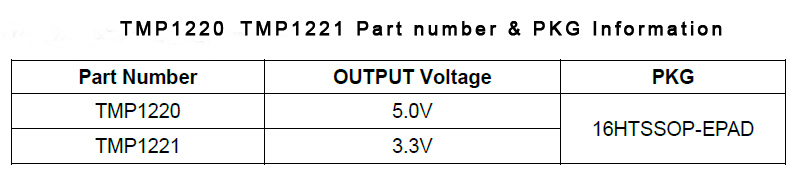

?Output Voltage : fixed 5.0V or 3.3V
?Output voltage accuracy : ±1.0% (Typ.)
?Maximum Dropout Voltage: 400 mV at 300 mA
?Quiescent Current (IQ)
-1 μA typical in case that EN Is Low (Shutdown Mode)
-50 μA typical at light loads with WD_EN high (watchdog disabled)
?Watchdog Selection : Standard watchdog or Window watchdog
?Open and Close Window Ratio Selection : 1:1 or 8:1
?Watchdog Period Selection : 10ms ~ 500ms
?Dedicated WD_EN pin to control watchdog ON-OFF
?Adjustable power-good threshold and power-good delay period
?UVLO(Under Voltage Lock Out) function
?Integrated fault protection functions (OCP & TSD)
?16HTSSOP-Expose Package

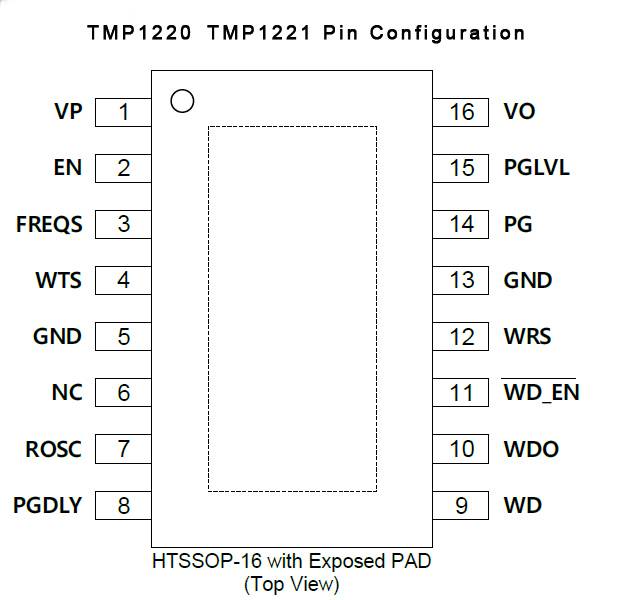

TMP1220和TMP1221引腳配置

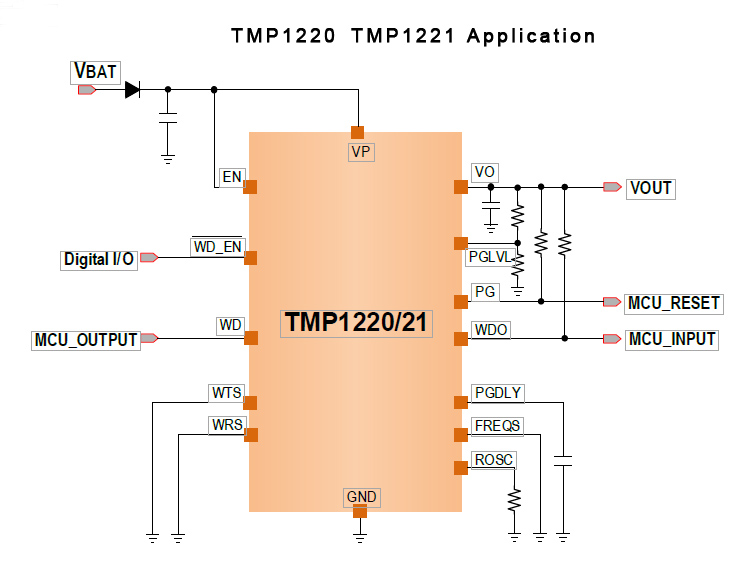

TMP1220和TMP1221應用

? 汽車 MCU 電源
? 車身控制模塊 (BCM)
? 座椅舒適模塊
? EV 和 HEV 電池管理系統 (BMS)
? 電子換擋器
? 變速箱
? 電動助力轉向 (EPS)

了解TMP1220和TMP1221高電壓超低靜態電流看門狗LDO有關信息之后，有客戶發現，TMP1220和TMP1221和TPS7B63xx-Q1系列器件的參數很相似。通過查閱TMP1220、TMP1221和TPS7B63xx-Q1（德州儀器TI）產品手冊，對比參數可知，東沃電子（DOWOSEMI）代理的高電壓超低靜態電流看門狗低壓差線性穩壓器TMP1220可替代替換TPS7B6350-Q1，TMP1221可替代替換TPS7B6333-Q1。具體有關技術和產品信息，可直接咨詢東沃電子（DOWOSEMI）產品銷售工程師：137 5773 6996（微信同號）余工
