SD15C-01FTG靜電保護TVS二極管 SOD-323 15V
發表日期:2022-06-16瀏覽:965

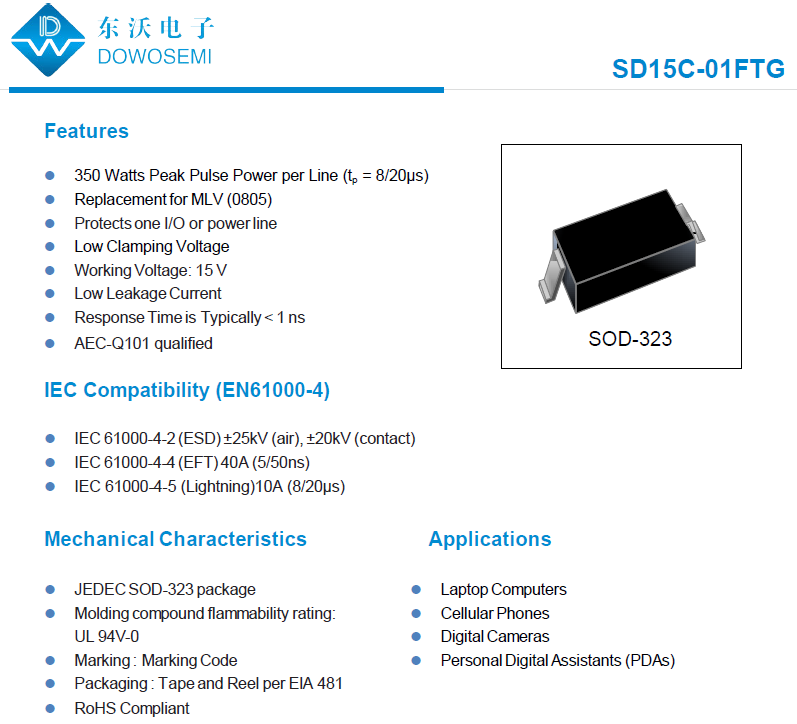

SOD-323封裝,有電子工程師也叫0805封裝,關于SOD-323(0805)封裝的靜電保護TVS二極管,相信很多電子工程師并不陌生。在各類通訊接口端口靜電防護方案中,就需要用到不同封裝的靜電保護TVS二極管,比如RS-485接口靜電防護,可以選用SOT-23封裝靜電保護TVS管SM712;CAN總線靜電保護,可以選用SOT-23封裝TVS管NUP2105L;HDMI接口靜電保護,可以選用RCLAMP0524P,封裝DFN2.5x1-10L。接下來,要介紹的是國產TVS廠商東沃電子(DOWOSEMI)推出的一款靜電保護TVS二極管SD15C-01FTG,查看東沃電子ESD-SD15C-01FTG Datasheet可知:
SD15C-01FTG靜電保護TVS特性
·350 Watts Peak Pulse Power per Line (tp = 8/20μs)
·Replacement for MLV (0805)
·Protects one I/O or power line
·Low Clamping Voltage
·Working Voltage: 15 V
·Low Leakage Current
·Response Time is Typically < 1 ns
·AEC-Q101 qualified
·IEC 61000-4-2 (ESD) ±25kV (air), ±20kV (contact)
·IEC 61000-4-4 (EFT) 40A (5/50ns)
·IEC 61000-4-5 (Lightning)10A (8/20μs)
SD15C-01FTG靜電保護TVS參數
峰值脈沖功率 ( tp=8/20μs ):350W峰值脈沖電流 ( tp =8/20μs ):10A
反向關斷電壓:15V
最小擊穿電壓:16.7V
最大鉗位電壓:40V
最大漏電流:1uA
結電容:25pF
封裝:SOD-323
方向:雙向Bi
以上是有關SD15C-01FTG靜電保護TVS特性和參數方面的知識,就分享到這兒。若想了解SD15C-01FTG價格、交期、樣品等方面信息,直接聯系東沃電子產品經理:137 5773 6996(微信同號)余經理。
