插件氧化鋅壓敏電阻選型第一步所需要確認的是MOV的標稱電壓，MOV的標稱電壓指的是在規定溫度和直流電流下，壓敏電阻兩端的電壓值。東沃電子（DOWOSEMI）推出的插件壓敏電阻MOV標稱電壓范圍為18V-1800V，電壓精度通常在±10%，能夠滿足低壓到高壓的應用需求。那么，在實際應用中，如何確認壓敏電阻的標稱電壓呢？MOV標稱電壓應該如何選取？

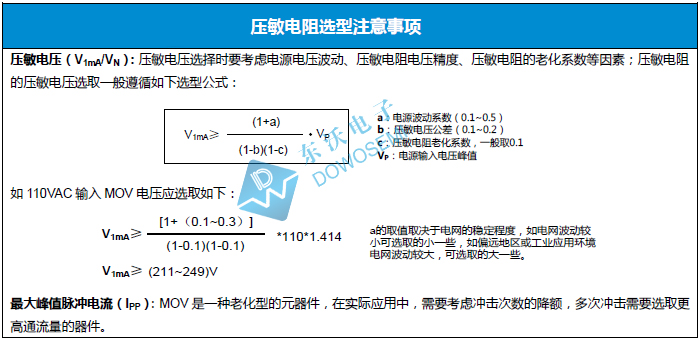

一般來講，插件氧化鋅壓敏電阻MOV常常與被保護器件或裝置并聯使用，在正常情況下，其兩端的直流或交流電壓應低于標稱電壓，即使在電源波動情況最壞時，也不應高于額定值中選擇的最大連續工作電壓，該最大連續工作電壓值所對應的標稱電壓值即為選用值。對于過壓保護方面的應用，壓敏電阻標稱電壓值應大于實際電路的電壓值，標稱電壓計算公式如下圖所示：

另外，插件氧化鋅壓敏電阻MOV選用時還必須注意：

1）必須保證在電壓波動最大時，連續工作電壓也不會超過最大允許值，否則將縮短壓敏電阻的使用壽命；

2）在電源線與大地間使用壓敏電阻時，有時由于接地不良而使線與地之間電壓上升，所以通常采用比線與線間使用場合更高標稱電壓的壓敏電阻器。

確認好壓敏電阻MOV標稱電壓后，緊接著還需要確認MOV的浪涌電流，其值要大于產品的最大通流量；壓敏電阻的鉗位電壓要小于被保護設備承受的最大電壓；如果是用在高頻傳輸信號的線路中，還要注意結電容的選取……

插件壓敏電阻選型選用，還需要根據電路情況和設計保護需求來定奪，電路保護器件廠家東沃電子（DOWOSEMI），免費為您提供選型服務支持：136 7581 6901（微信同號）朱工
