SMF05C靜電保護器件 封裝SOT-363 電壓5V
發表日期：2022-03-07瀏覽：1047
前段時間，有客戶咨詢：SMF05C是什么電子元器件？有什么作用？具體參數有哪些？根據客戶發來的實物產品圖片，東沃電子產品工程師確認了SMF05C是ESD靜電保護二極管。接下來，東沃電子從SMF05C靜電保護器件的特性、參數、應用詳細展開講解。
ESD二極管SMF05C特性
查看東沃電子SMF05C靜電保護器件產品手冊，可知，SMF05C具體特性如下：
·IEC 61000-4-2 Level 4 ESD Protection：±12kV Contact Discharge, ±17kV Air Discharge·100W Peak pulse Power (8/20us)
·Low clamping voltage
·Working voltage: 5V
·Low leakage current
·RoHS compliant
·Protecting 5 unidirectional lines
·Capacitance: 100pF Typ.

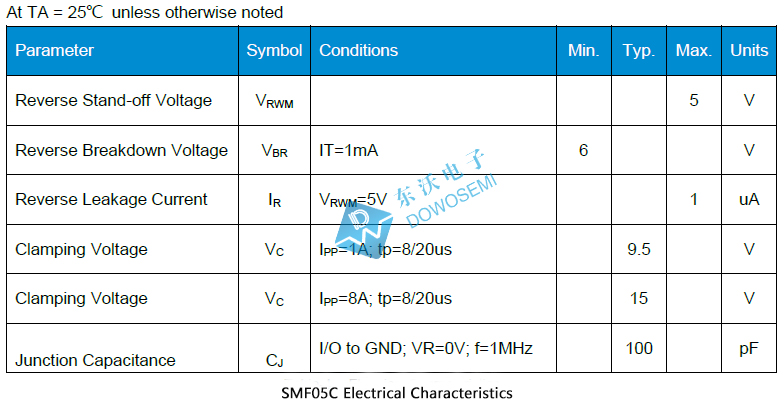

ESD二極管SMF05C參數
反向關態電壓（典型值）：5V擊穿電壓（最小值）：6V
鉗位電壓（最大值）@ Ipp：15V
峰值脈沖電流（tp=8/20us）@25℃：8A
峰值脈沖功率（tp=8/20us）@25℃：100W
漏電流IR：1uA
結電容CJ：100pF

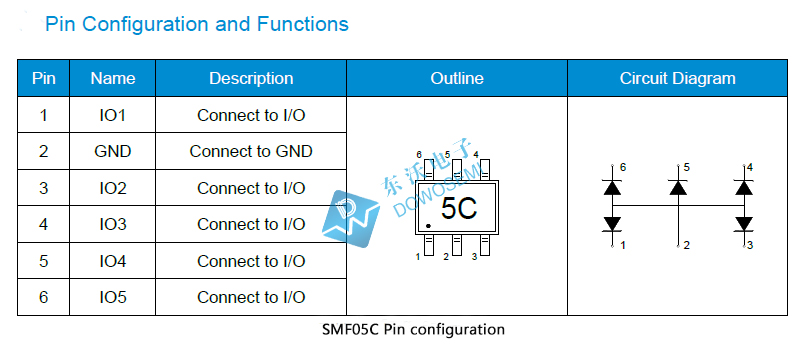

器件封裝：SOT-363
絲印標識：.5C
Quantity per reel：3000 PCS
ESD二極管SMF05C應用

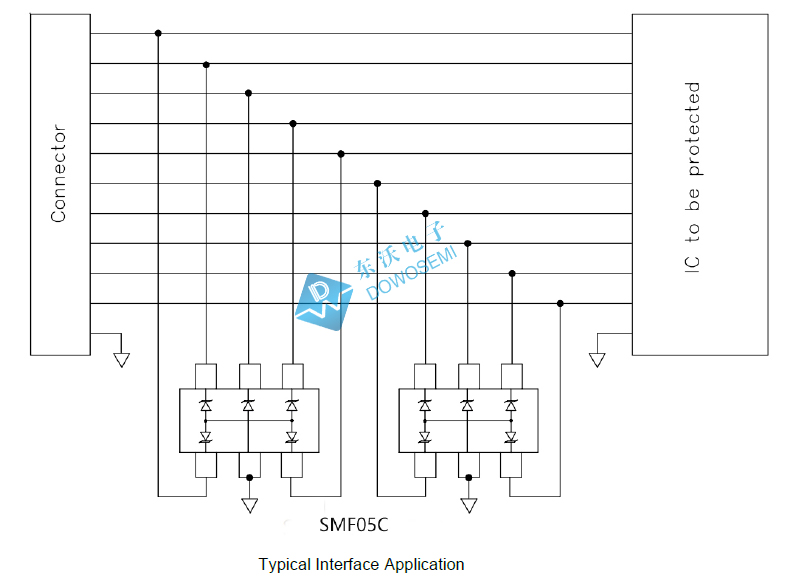

Cellular Handsets and Accessories, Cordless Phones, Personal Digital Assistants (PDA’s), Notebooks & Handhelds, Digital Cameras, Portable Instrumentation……SMF05C靜電保護器件典型接口應用如下圖：
