壓敏電阻07D系列，電壓18V-820V
發表日期：2022-03-03瀏覽：1430

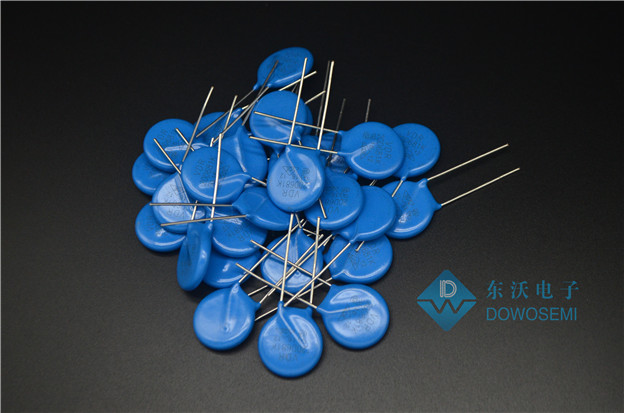

東沃電子供應的07D系列壓敏電阻，徑向引線式金屬氧化物MOV，寬電壓（V1mA）范圍18V-820V，額定峰值浪涌電流高達1.75 KA（8/20 us），能有效地防止瞬時過電壓對設備的影響，包括間接雷擊干擾，系統切換瞬變和電源異常快速瞬變等情況。與其他系列直插壓敏電阻相比，07D系列MOV是低直流電壓場景的理想選擇，可應用于二極管、IC、晶體管、三端雙向可控硅半導體、晶閘管、工業電子產品、石油設備、燃氣設備、家用電器、及電磁閥等器件的電路保護中。
壓敏電阻07D系列特性
寬電壓（V1mA）范圍：18V-820V額定峰值浪涌電流：0.5KA或1.75KA（8/20 us脈沖）
最大允許交流電壓范圍：11V-510V
最大允許直流電壓范圍：14V-670V
最大限制電壓范圍：36V-1355V
額定功率：0.02W或0.25W
電容：60pF-2800pF
工作溫度：-40°C~-85°C
儲存溫度：-55°C~-125°C
對瞬時過電壓的快速響應
強大的吸收瞬態能量能力
低限壓比和無跟隨電流
依據J-STD-020，滿足MSL水平1
壓敏電阻07D系列型號

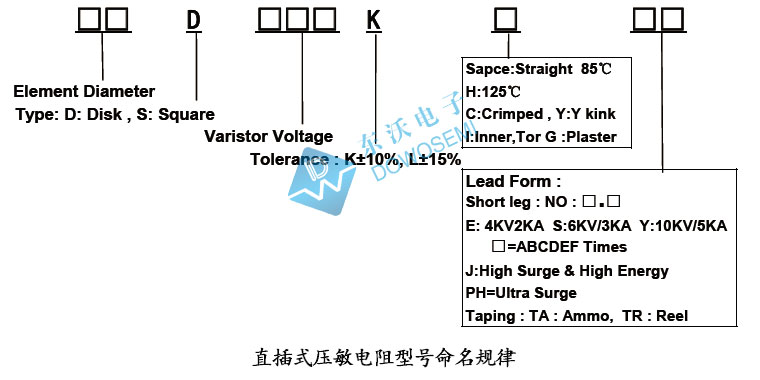

查看東沃電子07D系列壓敏電阻產品手冊可知，07D系列壓敏電阻有標準型和高浪涌型兩種，具體型號如下：
1）標準型壓敏電阻：07D180L、07D220K、07D270K、07D330K、07D390K、07D470K、07D560K、07D680K、07D820K、07D101K、07D121K、07D151K、07D181K、07D201K、07D221K、07D241K、07D271K、07D301K、07D331K、07D361K、07D391K、07D431K、07D471K、07D511K、07D561K、07D621K、07D681K、07D751K、07D781K、07D821K;
2）高浪涌形壓敏電阻：07D180LJ、07D220KJ、07D270KJ、07D330KJ、07D390KJ、07D470KJ、07D560KJ、07D680KJ、07D820KJ、07D101KJ、07D121KJ、07D151KJ、07D181KJ、07D201KJ、07D221KJ、07D241KJ、07D271KJ、07D301KJ、07D331KJ、07D361KJ、07D391KJ、07D431KJ、07D471KJ、07D511KJ、07D561KJ、07D621KJ、07D681KJ、07D751KJ、07D781KJ、07D821KJ；
壓敏電阻07D系列應用
* 晶體管、二極管、IC、晶閘管或可控硅半導體保護；* 消費電子產品的浪涌保護；
* 工業電子產品的浪涌保護；
* 電子家電、燃氣和石油設備的浪涌保護；
* 繼電器和電磁閥浪涌吸收；
想了解更多有關07D系列金屬氧化物壓敏電阻選型、型號、參數、應用等方面信息，直接咨詢廠家東沃電子：136 7581 6901（微信同號）朱經理
