DW05M2T-S為LVDS接口芯片靜電(ESD)保護護航

發表日期:2021-10-18瀏覽:1479

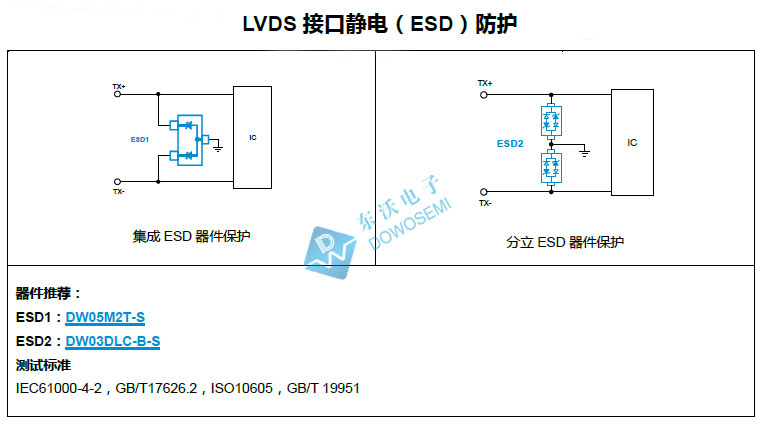

關于LVDS接口靜電ESD保護方案,之前就科普過。今天,東沃電子技術為大家分享最新的LVDS接口ESD靜電保護方案圖,如下:

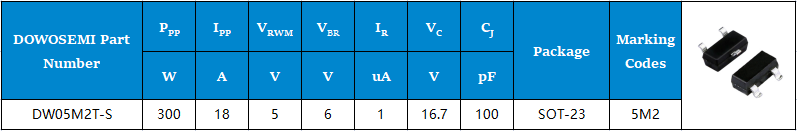

從圖中可以看出,LVDS接口靜電保護方案從集成ESD器件和分立ESD器件來設計的。集成ESD器件保護方案選用了ESD二極管DW05M2T-S,具體參數詳情如下:

工作電壓:5V
擊穿電壓:6V
鉗位電壓:16.7V
峰值脈沖電流:18A
峰值脈沖功率:300W
結電容:100pF
漏電流:1uA
封裝形式:SOT-23

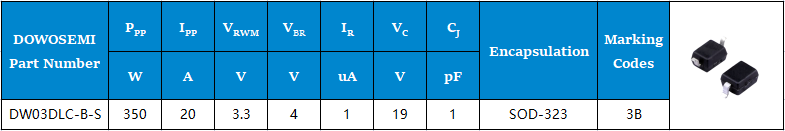

分立ESD器件保護方案選用了2個ESD二極管DW03DLC-B-S,具體參數詳情如下:工作電壓:3.3V
擊穿電壓:4V
鉗位電壓:19V
峰值脈沖電流:20A
峰值脈沖功率:350W
結電容:1pF
漏電流:1uA
封裝形式:SOD-323


想了解更多有關LVDS接口靜電(ESD)防護方案,東沃電子從方案設計、EMC測試、器件選型、樣品申請等一站式為您服務,詳情咨詢:137 5773 6996(微信同號)余經理
