當前位置:東沃電子官網首頁>產品百科>ESD靜電二極管

0201封裝(DFN0603)ESD二極管,超小型靜電保護器件

發表日期:2021-08-24瀏覽:1736

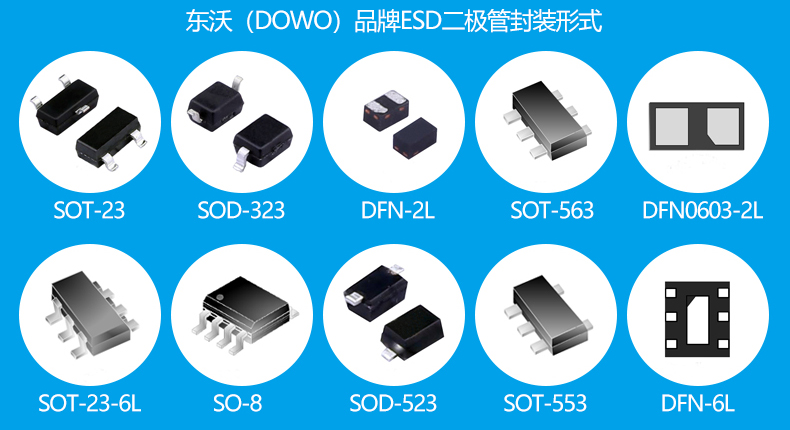

靜電是電子產品中的“隱形破壞者”,直接影響到產品的穩定性和可靠性。為此,靜電防護成為了電子工程師必做的功課之一。那么,最有效的ESD靜電防護方法是什么呢?那就是在電子設備的連接器或端口處安裝外部靜電保護元件——ESD靜電保護二極管。ESD二極管種類繁多,型號齊全。根據封裝,可分為:SOT-23、SOT-23-6L、SOD-323、SOD-323F、SOD-523、SOD-723、SOD-923、SOT-143、SOT-353、SOT-363、SOT-523、SOT-553、SOT-563、SO-8、DFN-10L、QFN-16L、DFN-8L、DFN-6L、DFN-16L、DFN-18L、DFN-3L、DFN-2L、DFN0603-2L、DFN0603-D、DFN1006-2L、DFN1610-2L、DFN1610-6L、DFN2010-8L、DFN2020-3L等等。


0201封裝(DFN0603)

其中DFN0603封裝,業內也稱為0201封裝。0201封裝尺寸的ESD靜電保護器件,與上一代0402封裝(DFN1006或SOD-882)相比,縮小了70%,是最理想的靜電保護器件,提高了智能手機、平板電腦、MP3播放器、數碼相機等便攜式電子產品的可靠性。0201超小型封裝ESD二極管,有效降低拋料率、降低成本、增加貼片率。同時,其靜電沖擊性能可達到IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)的標準,具體詳見對應型號0201封裝ESD二極管。

0201封裝(DFN0603)型號

國產ESD靜電保護二極管品牌廠家東沃電子生產供應的DFN0603封裝ESD有兩種,具體型號如下:

1)DFN0603-2L封裝系列ESD:DW03DMS-B-E、DW05DMS-BH-E、DW05DGCMS-BH-E、DW05DLCS-B-01-E、DW05DUCMS-B-E;

2)DFN0603-D封裝系列ESD:DW03DS-B-01-E、DW05DECS-B-E、DW05DS-BA-01-E、DW05DS-B-E、DW05DS-BA-E、DW12DS-B-E、DW05DUCS-E、DW05DUCS-B-E;

從上述型號可以看出,0201封裝(DFN0603)ESD二極管工作電壓有3.3V、5V、12V,其中5V型號最多,同時查看對應型號ESD靜電保護器件規格書,發現,它們的結電容都是非常低的,非常適合應用在高速通信線路中靜電防護中,不會影響信號的傳輸。

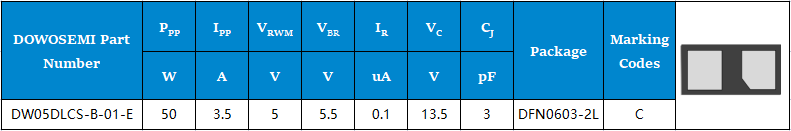

0201封裝超小型ESD二極管參數DW05DLCS-B-01-E

DW05DLCS-B-01-E靜電保護二極管,常有客戶前來東沃電子DOWOSEMI前來詢價、申樣、采購,了解二極管參數。關于價格,量不同價格不一樣;關于申樣,樣品免提供;關于采購,確定價格、交期,付定金、付尾款;關于DW05DLCS-B-01-E參數,如下:

峰值脈沖功率:50W
峰值脈沖電流:3.5A
工作電壓:5V
擊穿電壓(最?。?.5V
鉗位電壓:13.5V
漏電流:0.1uA
結電容:3pF
封裝形式:DFN0603-2L

超小型ESD二極管DW05DLCS-B-01-E滿足IEC 61000-4-2 (ESD)±8kV (contact)、IEC 61000-4-5 (Lightning)3.5A (8/20μs),廣泛應用于:Cellular handsets and accessories、Portable electronics、Communication systems、Computers and peripherals。
