EMC測試標準之一：IEC 61000-4-2 ESD靜電放電抗擾度測試，是模擬操作人員或物體在接觸設備時產生的放電及人或物體相對對鄰近物體之放電，檢測被測試設備抵抗靜電放電的抗干擾能力。此標準適用于非特殊之電子電氣設備。制定產品有關EMC電磁兼容性測試標準應該根據產品的特性和工作場合來選擇合適的測試標準和等級。

ESD靜電放電測試方式

 ESD靜電放電抗擾度測試標準IEC 61000-4-2有兩種測試方式：

1）接觸放電（Contact Discharge）：通過導體直接耦合方式，也就是利用放電電擊直接對被測試或設備實施放電；
2）空氣放電（Air Discharge）：透過空間輻射耦合方式，也就是對被測物體或測試設備鄰近之耦合板實施放電。

在ESD靜電放電測試中，接觸放電是首選。在相同的放電電壓情況下，接觸放電的嚴格度遠大于空氣放電。除非在不得已的情況下，比如鍵盤金屬導電部分藏在絕緣層覆蓋下或設備螺絲釘金屬部分有時可見有時不見，此時不得不用空氣放電方法來測試。

ESD靜電放電測試等級

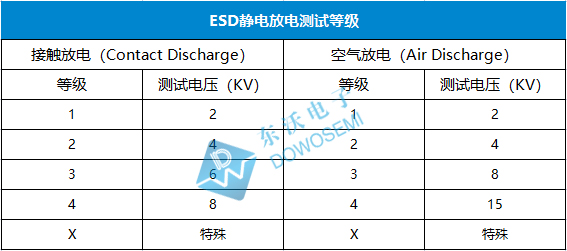

ESD靜電放電測試等級如下圖：

具體測試等級，則需要根據產品的使用情況來選擇！

ESD靜電放電測試方法

ESD靜電放電測試分為兩種：

1）實驗室進行測試之形式測試；
2）最終安裝條件下對設備進行之安裝后測試；

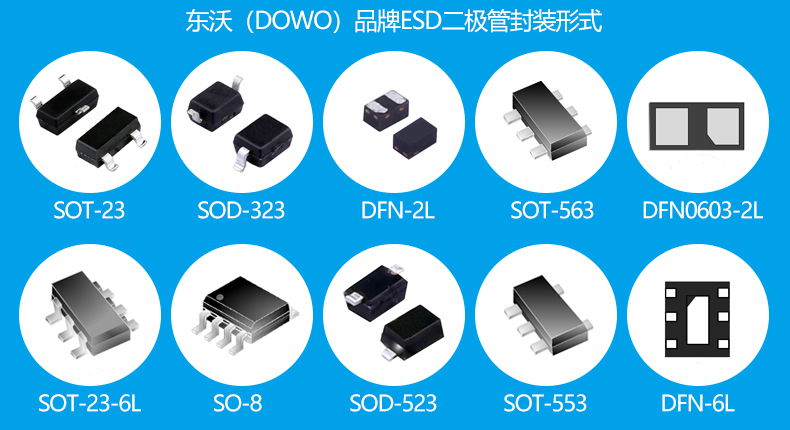

一般來說，實驗室進行測試之形式測試標準為優先測試方法。關于IEC 61000-4-2靜電放電測試標準，有很多需要注意的事項，為此，建議找專業的技術員指導測試，少走彎路。在ESD靜電放電測試IEC 61000-4-2標準中，只要有可能，一律采用接觸放電方式進行測試。東沃電子生產、供應的ESD二極管，廣泛應用于通信端口中，助力通過IEC 61000-4-2 ESD靜電放電測試！EMC測試預約熱線：137 5773 6996（微信同號）余工！
