220V電壓TVS二極管,雙向,該如何選型?

發表日期:2021-08-04瀏覽:1743

前日,來自貴州的一位新客戶前來東沃電子咨詢:“220V工作電壓的TVS二極管,雙向,有哪些型號?”根據TVS工作電壓來詢料,這在業內都是很常見的,可見客戶對TVS的目標需求還算是比較明確的,但是,這遠遠是不夠的!要知道,TVS瞬態抑制二極管選型,是一門很大的學問,不僅需要超強的理論知識,還需要豐富的實踐經驗來支持。


TVS瞬態抑制二極管工作電壓最低可做到3.3V,最高可達600V,甚至更高,220V瞬態抑制二極管,屬于高壓TVS二極管行列之中,具體型號有:

1)單向:SMF220A(200W功率 SOD-123封裝 絲印TZ)、SMAJ220A(400W功率 DO-214AC封裝 絲印SX)、SMBJ220A(600W功率 DO-214AA封裝 絲印PX)、SMCJ220A(1500W功率 DO-214AB封裝 絲印GHX)、3KP220A(3000W功率 P600封裝)、SMDJ220A(3000W功率 DO-214AB封裝 絲印PHX)、5KP220A(5000W功率 P600封裝)、5.0SMDJ220A(5000W功率 DO-214AB封裝 絲印5PHX)、15KP220A(15000W功率 P600封裝);

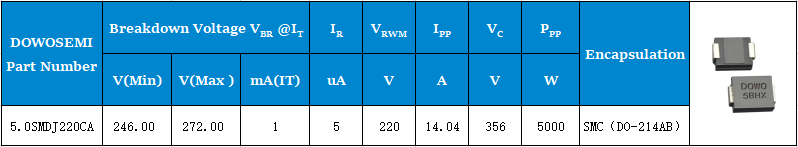

2)雙向:SMF220CA(200W功率 SOD-123封裝 絲印PZ)、SMAJ220CA(400W功率 DO-214AC封裝 絲印VX)、SMBJ220CA(600W功率 DO-214AA封裝 絲印EX)、SMCJ220CA(1500W功率 DO-214AB封裝 絲印BHX)、3KP220CA(3000W功率 P600封裝)、SMDJ220CA(3000W功率 DO-214AB封裝 絲印DHX)、5KP220CA(5000W功率 P600封裝)、5.0SMDJ220CA(5000W功率 DO-214AB封裝 絲印5BHX)、15KP220CA(15000W功率 P600封裝);

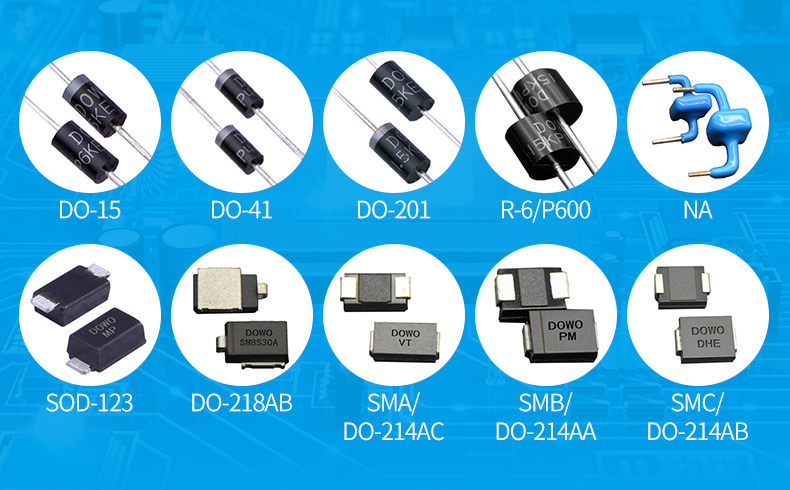

可見,滿足工作電壓220V、雙向的TVS二極管型號有:SMF220CA、SMAJ220CA、SMBJ220CA、SMCJ220CA、3KP220CA、SMDJ220CA、5KP220CA、5.0SMDJ220CA、15KP220CA,它們之間區別就在于封裝、功率、峰值脈沖電流的不同,是選用直插封裝還是貼片封裝,則需要根據電路設計布局來決定;是選用功率大點的TVS還是功率小一點的TVS,要根據電路保護需求和EMC測試需求來決定。很多客戶經常咨詢東沃電子工程師,認為峰值脈沖功率越高的TVS,防護等級越好,越能滿足電路的保護需求。

要知道,合理假設更高的額定功率,也就意味著該TVS二極管能夠吸收更高的瞬態電流。當然,也要知道,在給定脈沖電流情況下,鉗位電壓越低,保護級別越高。TVS峰值脈沖功率是在TVS不損壞的情況下可以吸收多少功率的量度,但是不能預測TVS對敏感電路的保護程度。


在電子產品設計過程中,很多電子工程師都能夠意識到電路保護器件的重要性,但是往往由于選型不當或者沒有按照PCB設計原則,容易導致EMC測試不通過,浪費人力財力時間。為此,專業的事情找專業的人做,少走彎路。電路保護器件廠家東沃電子,不但提供電路保護器件產品、選型、樣品等等,而且還提供電磁兼容EMC的設計服務,實驗室摸底測試、保護器件選型分析,為客戶提供高效、性價比高的設計方案,幫助客戶通過EMC測試,提高產品的可靠性,詳情咨詢:136 7581 6901(微信同號)朱經理
