車載專用瞬態抑制TVS二極管型號及選型
發表日期：2021-06-04瀏覽：976
隨著汽車市場對車載電子產品可靠性越來越高，與此同時，車載電子產品趨向于小型化、多功能化、輕薄化等等，普通的瞬態抑制TVS二極管遠遠不能夠滿足車載電子產品更好的保護需求。為了滿足更高的ISO7637-2等級測試，為車載電子產品保級護航，就需要用到車載專用TVS二極管（穩定可靠、小體積、封裝全、符合AEC-Q101標準），助力通過7637車載浪涌5A/5B測試。
TVS廠家東沃電子DOWOSEMI自主研發、生產、銷售的車載專用TVS二極管，能夠解決各種車載浪涌場合的實際防護問題，同時，還能提高產品的防護等級并延長使用壽命，降低成本。具體優勢特性表現在：
1）可靠性高：車載專用TVS管每道工序都是經過加嚴處理、并多次進行測試，同時成品后還需要經過AEC-Q101可靠性測試，測試項目有：高溫反偏，溫度循環，高溫高濕反偏，高溫測試等。2）瞬態功率大：貼片車規級TVS管瞬態功率可從200W高達到8000W，直插車規級TVS瞬態功率可高達6000W。車載浪涌等級高。
3）功率余量足：車規級TVS采用大芯片封裝，功率余量至少在20%以上，可以承受更高的浪涌沖擊。
4）耐溫高：耐175℃高溫，在復雜環境下能穩定工作，散熱性好，進行ISO7637-2沖擊時，可進行多次測試。

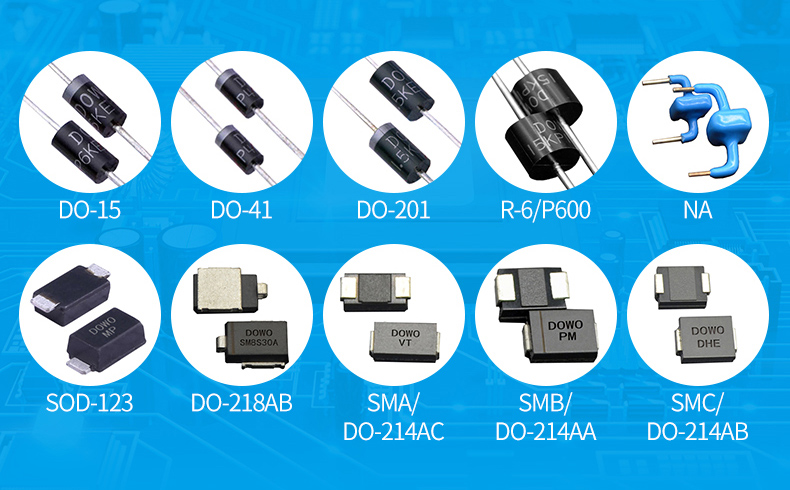

5）封裝型號全：從SOD-123、SMA、SMB、SMC、DO-218AB至R-6/P600封裝全覆蓋，系列多，型號全，具體如下：
·TPSMAJ系列，SMA/DO-214AC封裝，功率400W，工作電壓從10V到58V；
·TPSMBJ系列，SMB/DO-214AA封裝，功率600W，工作電壓從11V到170V；
·TPSMCJ系列，SMC/DO-214AB封裝，功率1500W，工作電壓從10V到78V；
·TPSMDJ系列，SMC/DO-214AB封裝，功率3000W，工作電壓從10V到43V；
·SM5S系列，DO-218AB封裝，功率3600W，工作電壓從10V到43V；
·SM6S系列，DO-218AB封裝，功率4600W，工作電壓從10V到43V；
·TP5.0SMDJ系列，SMC/DO-214AB封裝，功率5000W，工作電壓從10V到58V；
·LDP系列，R-6/P600封裝，功率6000W，工作電壓從12.4V到72V；
·SM8S系列，DO-218AB封裝，功率6600W，工作電壓從10V到43V；
·SM8T系列， DO-218AB封裝，功率4600W，工作電壓從16V到43V；

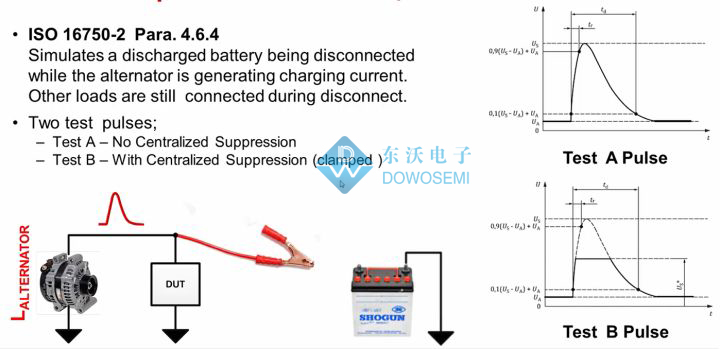

車載專用瞬態抑制TVS二極管主要是抑制汽車拋負載浪涌，不同封裝TVS承受車載浪涌能力不一樣，在實際應用中，要根據需求來選擇。TVS二極管實際上板測試后，測試能力可能會更強，因為負載會分流。汽車12V系統主要推薦使用22V、24V的TVS二極管；汽車24V系統主要推薦使用33V、36V的TVS二極管。具體使用什么型號的TVS，還是需要根據車載產品的電路保護需求來選型！
