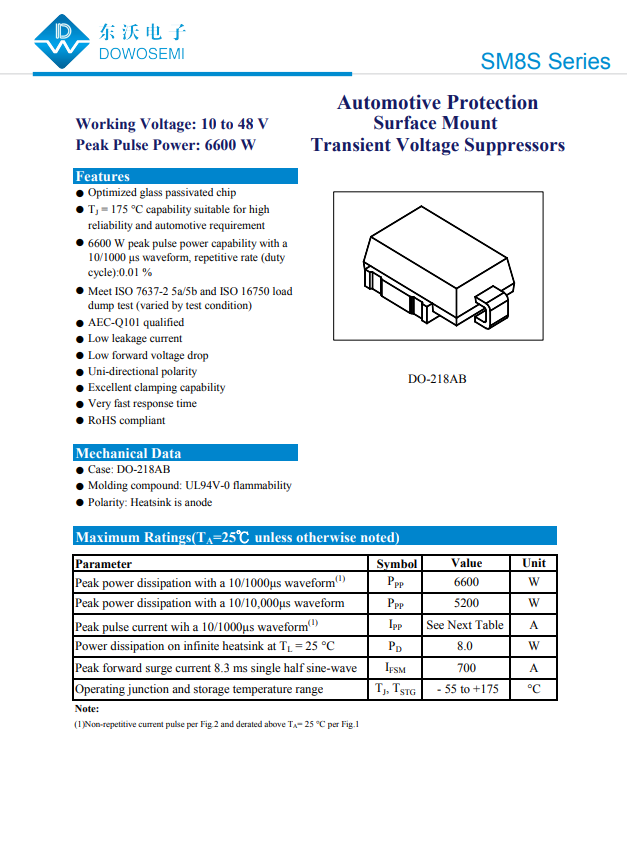

TVS二極管封裝SM8S33A-DO-218AB型號解讀

發表日期:2021-03-23瀏覽:1712

      近期TVS二極管封裝SM8S33A-DO-218AB這款產品可以說是很暢銷了,客戶的關注度也是比較高的,最近就有一些客戶咨詢東沃電子客服有關TVS二極管封裝SM8S33A-DO-218AB這款產品的一些參數與注意事項,今天小編也是整理了一些相關資料,分享給大家,希望在產品選型上能夠幫助到大家。

  參數解讀:

  東沃電子的SM8S33A是符合AEC-Q101汽車質量標準,可通過7637-5a/5b測試標準。

  它的峰值脈沖電流一般在10/1000μs電流波形下的峰值,那么對于同功率等級的TVS二極管來說,它的電壓越低電容值就會越大,所以在通信線路的防護中,大家一定要多注意TVS管的電容值,這個是至關重要的。其實對于一些資深的工程師來說,直接從TVS管的封裝形式,就可以看出功率的大小,因?yàn)樗男酒娣e是直接決定功率的等級。

  截止電壓, TVS二極管的最高工作電壓,可連續施加而不引起TVS二極管劣化或損壞狀態下,達到的最大的直流電壓或交流峰值電壓。 在VRWM下,TVS二極管是不工作的,不導通。

  擊穿電壓,是TVS管的最小雪崩電壓。指在V-I特性曲線上,在規定的脈沖直流電流IT或接近發生雪崩的電流條件下測得TVS兩端的電壓。

  漏電流,亦稱待機電流。在規定溫度和最高工作電壓條件下,流過TVS二極管的最大電流,其值是在截止電壓下測量的。

       8點注意事項需了解:

  1)規格書手冊給的只是特定脈寬下的吸收功率峰值,而實際電路中的脈沖寬度是變化不定,心里要有個數,對寬脈沖要降額應用;

  2)對于一些小電流的負載電路保護,要有意識的去增加它的限流電阻;

  3)我們需要去注意TVS二極管它的穩態平均功率是不是在安全的范圍中;

  4)對于溫度變化,我們也是要去考慮的,正常的瞬態抑制二極管在-55°C到150°C之間工作,如果在電路中溫度比較高,需要降額應用;

  5)TVS瞬態抑制二極管的引線長短,要與被保護線路相對。

  6)針對數據接口或通信線路中的防護,要盡可能選取電容值比較小的TVS二極管。

  7)在直流保護的電路中基本上是選擇單向TVS二極管,交流保護電路中選擇雙向TVS二極管,多路保護電路選TVS陣列器件,大功率保護電路選專用保護模塊。

  8)考慮到TVS管的離散性,所以在使用過程中,盡量減少串/并數量。

  以上內容就是關于“TVS二極管封裝SM8S33A-DO-218AB型號解讀”的詳細介紹了??赐旰笙嘈糯蠹覍?duì)此也是有了一定的了解了吧。更多有關TVS二極管參數、選型、技術方案、EMC測試、報價、樣品等,可以免費咨詢專業供應廠商?hào)|沃電子,東沃電子自主、生產、銷售的TVS二極管型號齊全、現貨庫存、廠家價格、免費送樣,歡迎大家前來免費咨詢。
