DO-214AA(SMB)封裝貼片TVS二極管
發表日期:2020-05-18瀏覽:3069
在TVS二極管選型過程中,其鉗位電壓、工作電壓、擊穿電壓、漏電流、功率、封裝等是關注的重點。其中封裝,是選型第一步需要確認的因素。TVS二極管封裝從大方面來講,有直插和貼片之分,具體類型有:
1)貼片封裝:DO-214AA(SMB)、DO-214AB(SMC)、DO-214AC(SMA)、SOD-123、DO-218AB等等;
2)直插封裝:DO-15、DO-41、DO-201、P600(R-6)、NA等等。
今天要科普的話題是:DO-214AA(SMB)封裝TVS二極管。貼片TVS二極管相對來說,是應用頻率比較高的電路保護器件,尤其是DO-214AA(SMB)封裝TVS二極管。那么,問題來了,封裝形式DO-214AA(SMB)的TVS二極管有哪些呢?

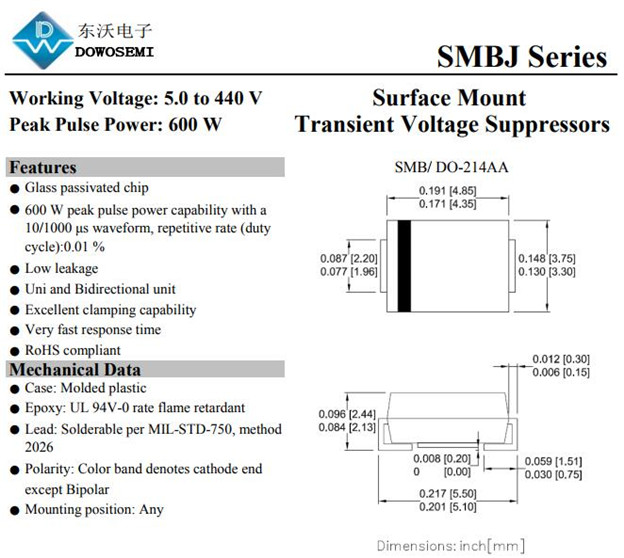

? SMBJ系列:峰值脈沖功率600W,工作電壓5.0V-440V,單雙向,型號齊全;
? P6SMB系列:峰值脈沖功率600W,工作電壓6.8V-600V,單雙向,型號齊全;
? TPSMBJ系列:峰值脈沖功率600W,工作電壓11V-170V,單雙向,型號齊全,車規級TVS二極管;
? SMB10J系列:峰值脈沖功率1000W,工作電壓5.0V-85V,單雙向,型號齊全;
? SACB系列:峰值脈沖功率500W,工作電壓5.0V-50V,單雙向,型號齊全,低電容TVS二極管。
具體型號和產品規格書,可向TVS二極管廠家東沃電子索取。在TVS二極管選用過程中,需要注意的事項有很多。在小電流負載的保護中,要有意識地在線路中增加限流電阻,否則會影響線路的正常工作。對于重復出現的瞬變電壓抑制,需要注意的是TVS二極管的穩態平均功率是否在安全范圍內。TVS二極管規格書上給的只是特定脈寬下的吸收功率,在實際電路中,脈沖寬度是變化莫測的,在TVS管選型時,對脈寬要降額使用。具體,還需要在專業的技術員指導下完成!電路保護器件廠家,東沃電子,從方案設計、方案整改、器件選型、EMC測試、樣品供應一站式滿足您的需求。同時,還能夠根據客戶的差異化需求定制!
