眾所周知，便攜式設備中的IC器件大多都是高集成度、小體積產品，精密的加工工藝使得硅晶氧化層非常薄，很容易被擊穿，甚至有的在20V左右就會被損壞。為此，便攜式設備ESD保護顯得十分重要。與其他保護器件相比，TVS二極管是一種十分有效的電路保護器件，具有獨特的優勢。在實際應用中，需要根據不同的保護對象來為TVS二極管選型。因為，在不同的端口受到的靜電沖擊可能有所不同，不同保護器件要求的保護程度也會有所差異。接下來，東沃電子將介紹TVS二極管在便攜式設備ESD保護中的應用。

1）按鍵/開關：回路的數據率很低，對保護器件的電容沒有特殊要求，通常用普通的TVS二極管陣列。
2）SIM/天線：有專門為此類端口設計的集ESD/EMI/RFI防護一個芯片的電路保護器件，具體可咨詢東沃電子。
3）電源/充電口：直流回路，在ESD防護中可選用高電容TVS二極管。由于端口可能會受到高能量的沖擊，為此可選用集成了TVS二極管和過流保護功能的保護器件。
4）數據視頻/USB2.0：數據率高達480Mbps，有的視頻數據率可達1G以上，為此要選擇低電容TVS二極管，一般將一個低電容TVS二極管與TV管串聯，以降低整個線路的電容（可低于3pF），以此達到高速率回路的要求。
5）音頻輸入/輸出：音頻回路的信號速率比較低，對保護器件的電容要求不高，一般100pf都可以的。
……

在不同的便攜式設備ESD防護中選擇保護器件時，避免保護器件工作在其設計參數極限附近，同時還要根據保護回路的特征和可承受ESD沖擊的特征選用反應速度足夠快、敏感度足夠高的器件。當然，集成其他功能的器件應當首先考慮。

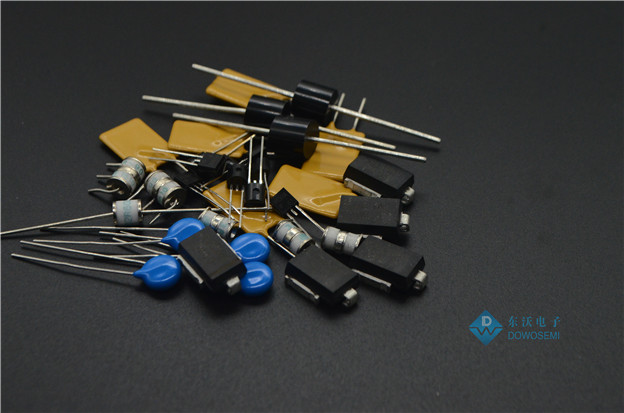

東沃電子DOWOSEMI是一家專業的電路保護器件廠家，保護器件種類繁多，型號齊全。東沃電子能夠提供不同封裝形式的TVS二極管，能夠滿足各種新型便攜式產品高集成度、小型化的要求，不單能夠有效縮小空間，還能夠大大降低成本。東沃電子TVS二極管是便攜式設備ESD防護的最佳選擇，尤其值得注意的是器件的電容值。除了TVS二極管之外，東沃電子自主研發、生產、銷售的器件還包括：ESD靜電保護二極管、壓敏電阻MOV、陶瓷氣體放電管GDT、自恢復保險絲PPTC、半導體放電管TSS，通過UL、TUV、CSA等一系列國際認證，品質卓越、現貨庫存、廠家價格、免費樣品。
