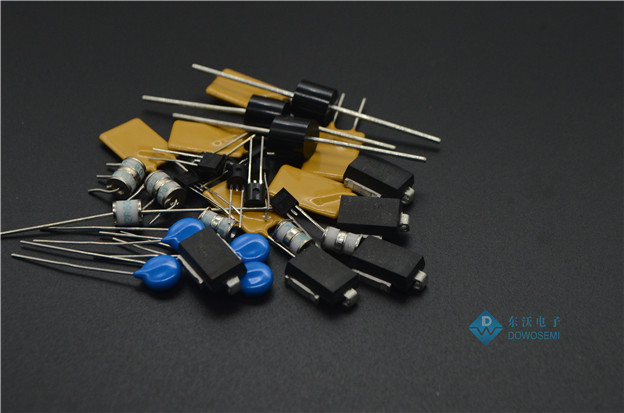

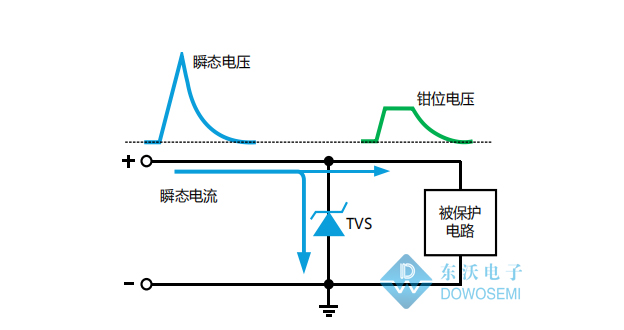

電子工程師都知道，TVS管元器件是用來進行端口防護的，防止端口瞬間的電壓沖擊造成后級電路的損壞?？偠灾?，TVS管是專門用于瞬間過壓保護，為此，也稱為瞬態抑制二極管、瞬變電壓抑制二極管、TVS二極管。TVS種類繁多、封裝多樣、型號齊全，面對不同封裝、系列、型號的TVS瞬態抑制二極管，該如何選擇合適的元器件為電路的安全保駕護航呢？

TVS二極管如何選型？

在TVS管的選型過程中，很多供應商、廠家往往都是直接告訴需求方選擇哪個型號的器件，很少科普選型的技巧和提供選型過程中的理論計算。為此，造成了很多電子工程師在選型TVS二極管器件時，老手憑經驗，新手憑參考。一旦更換了供應商、廠家或測試條件，就無從下手。為此，專業高品質電路保護器件廠商東沃電子，為了解決這個問題，科普：TVS二極管選型，讓老手新手都得心應手。

掌握TVS管參數，事半功倍

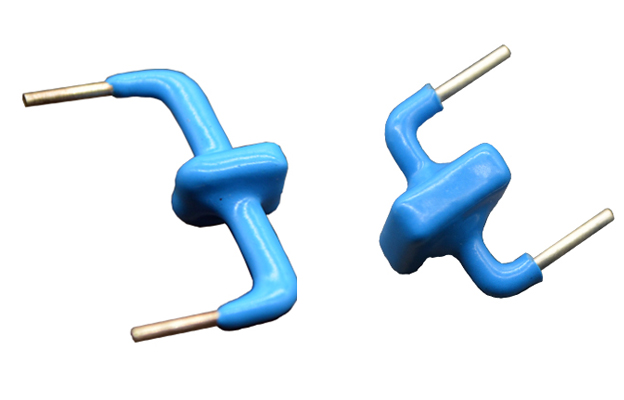

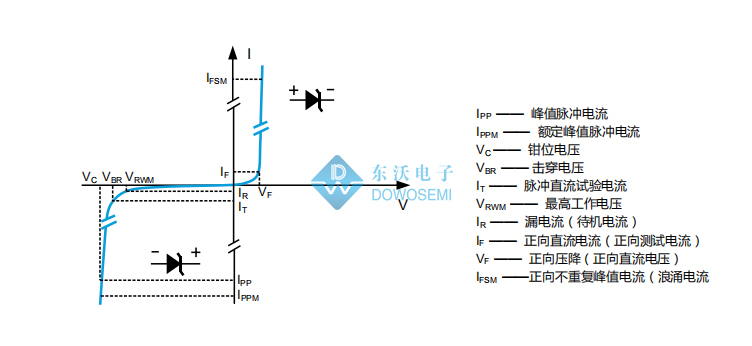

工欲善其事，必先利其器。想要掌握TVS二極管選型精髓，必先了解和深熟TVS管關鍵參數：
√ 最高工作電壓Vrwm：TVS的截止電壓，可連續施加而不會引起TVS管劣化或損壞的最大的直流電壓或交流峰值電壓；
√ 漏電流Ir：待機電流，在規定溫度和最高工作壓條件下，流過TVS管的最大電流；
√ 峰值脈沖電流Ipp：在10/1000μs電流波形的峰值；
√ 鉗位電壓Vc: 施加規定波形的峰值脈沖電流IPP時，TVS管兩端測得的峰值電壓；
√ 擊穿電壓Vbr：在規定的脈沖直流電流IT或接近發生雪崩的電流條件下測得TVS管兩端的電壓；
√ 結電容CI：在數據接口或通信線路中的防護，要重點關注TVS管的結電容值；

TVS二極管選型，萬變不離其宗

明白、掌握TVS管的基本參數，就要開始TVS管選型了。TVS管選型過程，東沃電子技術陳工建議，可以按照以下的步驟進行：
1）選擇TVS管最高工作電壓：要大于被保護電路的最高工作電壓，具體還要綜合考慮被保護電路的工作電壓及后級電路的承受能力；
2）選擇TVS管箝位電壓：要小于后級被保護電路中最大可承受的瞬態安全電壓；
3）選擇TVS管額定瞬態功率：要大于電路中可能出現的最大瞬態浪涌功率，具體估算等式：Pppm=Vc＊Ipp；
4）評估漏電流和結電容的影響：在高速IO端口防護、模擬信號采樣、數據接口、通信線路防護、低功耗設備場合，需要考慮漏電和結電容的影響；
5）選擇TVS管封裝形式：封裝體積大小決定TVS的功率大小，新老電子工程師可根據電路設計及測試要求來選擇合適封裝的TVS管；

任何理論都是建立在實踐的基礎上來完成的。TVS二極管選型，不單單是根據理論上的數值那么簡單，還需要結合經驗和技術來選擇。都是端口防護，為什么人家的瞬間過壓保護就比您的優秀？專業的事情，找專業的人做，少走彎路，TVS管選型，東沃電子隨時為您服務！
