最近發現，有不少的訪客在線咨詢東沃電子：
1）請問貴公司有擊穿電壓400V，額定峰值電流3KA的瞬態抑制二極管嗎？型號是哪個？
2）產品電路工作電壓3.6V，需要一個TVS管來防護，應該選擇你們的哪產品呢？
3）要做一個輸入電源的保護，輸入電源正常是12v Dc，不損壞情況下輸入電源最大為20V，應該如何選型？
4）咨詢一個TVS管，直插的，不知道有沒有合適的型號：要保護的電路工作電壓是5V和12V，保護一個MOS管，在源漏極保護？
5）公司有個汽車電源供電產品，需要用哪個TVS二極管合適？如果我的電源芯片耐壓只有28V，用你們的TVS管能保證安全嗎？
……

雖然咨詢的問題內容不一樣，但是歸根到底可以總結為：TVS二極管如何選型？東沃電子，作為業內專業高品質保護元器件廠商和保護方案服務商，即將為你開啟一場獨特的科普之旅:TVS二極管如何選型？

TVS二極管參數，一看便知

TVS二極管選型之前，必須要關注的參數：
? 反向關斷電壓VRWM：正常狀態下可承受的電壓，此時流過TVS二極管的電流小于1mA，在VRWM下，TVS是不工作的；
? 擊穿電壓VBR：當TVS管流過規定的1mA時，加于TVS兩極的電壓；低于這個電壓下，TVS管不會產生雪崩；
? 最大箝位電壓VC：當持續時間為20mS的脈沖峰值電流IPP流過TVS管時，在其兩端出現的最大峰值電壓；
? 最大峰值脈沖電流IPP：在10/1000μs電流波形下的峰值；
? 漏電流IR：在規定溫度和最高工作電壓條件下，流過TVS二極管的最大電流，其值是在截止電壓下測量的；
? 額定峰值脈沖功率P：TVS管能夠承受的最大峰值脈沖功耗值；TVS管的功率從封裝形式上也可以體現，封裝體積越小，其功率一般也越小，因為TVS的芯片面積直接決定了TVS的功率等級；電路工程師可根據電路設計及測試要求選擇合適封裝的TVS器件；
? 電容量C：由TVS管雪崩結截面決定的，其大小與TVS的電流承受能力成正比，電容值太大會影響電路信號訊號的衰減，為此電容值是數據界面電路TVS管選型需要考慮的參數；

TVS二極管選型，看完就會

TVS二極管選型不對，會導致電路中的精密元器件受到高浪涌和ESD靜電的損壞，大大提高了產品的成本。為此，在電路保護器件選型這件事情上，產品研發技術員尤其地重視。那么，TVS二極管該如何選型呢？是從理論上講，選型指南攻略：

√ 要確定被保護電路中的最大直流或連續工作電壓，電路的額定標準電壓和“高端”容限；
√ TVS管的額定瞬態功率要大于電路中可能出現的最大瞬態浪涌功率；
√ TVS管的截止電壓要大于被保護電路的最高工作電壓；
√ TVS管的最大鉗位電壓要小于后級被保護電路中的損壞電壓；
√ 確定好TVS管最大箝位電壓后，其峰值脈沖電流要大于瞬態浪涌電流；
√ 對于數據接口的電路保護，還需注意選取具有合適電容的TVS二極管。比如：當信號頻率或傳輸速率較高時,應選用低電容系列的TVS管；

任何理論都是在實踐的基礎上形成的，為此，TVS二極管選型，更重要的是要看選型技術員的水平和經驗，經驗豐富、水平精湛，電路保護元器件選用和選型自然不在話下！TVS管選型，不妨與東沃電子工程師陳工溝通，定會有所收獲。

TVS二極管采購，型號齊全

那么，回到最關鍵的問題來了，TVS二極管種類和型號有哪些呢？去哪家采購好呢？以東沃電子供應的TVS管產品線為例，主要有:

1）汽車級TVS管：SM5S系列（3600W,DO-218AB封裝）、SM6S系列（4600W,DO-218AB封裝）、SM8S系列（6600W,DO-218AB封裝）、LDP系列（6000W，R-6/P600封裝）；
2）車規級TVS管：TPSMF系列（200W,SOD-123封裝）、TPSMAJ系列（400W,DO-214AC封裝）、TPSMBJ系列（600W,DO-214AA封裝）、TPSMCJ系列（1500W,DO-214AB封裝）、TPSMDJ系列（3000W,DO-214AB封裝）、TP5.0SMDJ系列（5000W,DO-214AB封裝）；
3）低電容TVS管：LCE系列（1500W,DO-201封裝）、SAC系列（500W,DO-15封裝）、SACA系列（500W,DO-214AC封裝）、SACB系列（500W,DO-214AA封裝）；

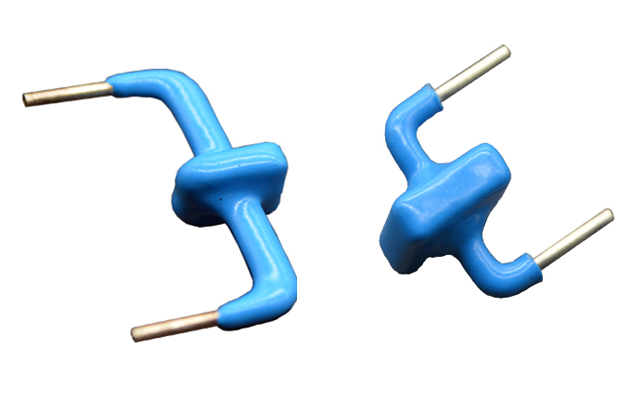

4）超大功率TVS管：藍寶寶浪涌抑制器KA系列（NA封裝）；
5）常規型TVS管：SMF系列（200W,SOD-123封裝）、SMF4L系列（400W,SOD-123封裝）、SMAJ系列（400W,DO-214AC封裝）、P4KE系列（400W,DO-41封裝）、P6KE系列（600W,DO-15封裝）、SMBJ系列（600W,DO-214AA封裝）、1.5KE系列（1500W,DO-201封裝）、SMCJ系列（1500W,DO-214AB封裝）、3KP系列（3000W,R-6/P600封裝）、SMDJ系列（3000W,DO-214AB封裝）、5KP系列（5000W,R-6/P600封裝）、5.0SMDJ系列（5000W,DO-214AB封裝）、15KP系列（15000W,R-6/P600封裝）、30KP系列（3000W,R-6/P600封裝）；

更多有關瞬態抑制TVS二極管型號參數和規格書，東沃電子資料庫等您來！
