作為一名電子工程師，或許對電路要求可以不是很精通，但是必須能夠看懂電路，明白各種電路保護元器件的作用和防護目的。當客戶對電路防護有需求時，才能夠及時給出專業、有效且具有可操作性的方案和建議。只要有電的地方，就會有電路保護元器件的存在，可見，電路保護元器件的應用領域是極其的廣泛，從各類數碼產品、家用電器、消費電子、照明、醫療電子到汽車電子、電力設備、工業設備等等，涵蓋了人們?nèi)粘Ｉa(chǎn)生活的方方面面。

電路保護元器件詳解

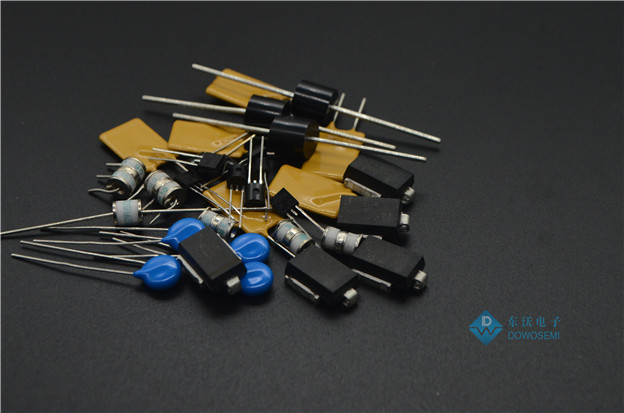

在電路防護過程中，選擇正確的電路保護元器件是實現高效、可靠電路保護方案設計的關鍵，在這個過程中，就涉及到電路保護元器件種類的選擇和選型。電路保護元器件從大方向來分，可分為：過壓保護元器件和過流保護元器件。過壓保護元器件主要有：瞬態電壓TVS二極管、陶瓷氣體放電管、壓敏電阻、半導體放電管、玻璃放電管。過流保護元器件主要以自恢復保險絲為主。在過壓保護元器件和過流保護元器件方面，東沃電子是專業的，一家高品質保護器件供應廠商和保護方案服務商。接下來，重點講解的是瞬變/態電壓抑制TVS二極管。

瞬態電壓抑制二極管詳解

瞬態電壓抑制二極管憑借快速響應時間、瞬態功率大、箝位電壓易控制、擊穿電壓偏差小、漏電流低、可靠性高、體積小、安裝方便等獨特優勢在電路保護元器件脫穎而出，直接替代穩壓管。電路保護元器件廠商?hào)|沃電子，供應的TVS瞬變電壓抑制二極管種類繁多、型號齊全，品質卓越，產品可靠性可與國際品牌（威世、安森美、力特、伯恩斯等）媲美。

目前，東沃電子自主研發、制造、銷售、供應的瞬態電壓抑制二極管主要有：
1）汽車級TVS：SM8S系列 6600W、SM5S系列 3600W、SM6S系列 4600W、LDP系列 6000W；
2）車規級TVS：TPSMF系列 200W、TPSMAJ系列 400W、TPSMBJ系列 600W、TPSMCJ系列1500W、TPSMDJ系列 3000W、TP5.0SMDJ系列 5000W；
3）低電容TVS：LCE系列 500W、SAC系列 500W、SACA系列 500W、SACB系列 500W；
4）藍寶寶浪涌抑制器BPSS：KA系列
5）常規型TVS：SMF系列 200W、SMF4L系列 400W、SMAJ系列 400W、P4KE系列 400W、P6KE系列 600W、SMBJ系列 600W、1.5KE系列 1500W、SMCJ系列 1500W、3KP系列 3000W、SMDJ系列 3000W、5KP系列 5000W、5.0SMDJ系列 5000W、15KP系列 1500W、30KP系列 3000W；

有關TVS二極管具體型號參數和規格書，東沃電子資料庫等您來索??！

瞬態電壓抑制二極管選型

在不同的電路中，所需要用到的TVS瞬態抑制二極管是特定的。那么，面對琳瑯滿目的TVS物料，該如何選擇呢？有什么技巧呢？TVS瞬態抑制二極管選型心得，您掌握了多少？

1）要確定被保護電路中的最大直流或連續工作電壓，電路的額定標準電壓和“高端”容限；
2）TVS管的額定瞬態功率要大于電路中可能出現的最大瞬態浪涌功率；
3）TVS管的截止電壓要大于被保護電路的最高工作電壓；
4）TVS管的最大鉗位電壓要小于后級被保護電路中的損壞電壓；
5）確定好TVS管最大箝位電壓后，其峰值脈沖電流要大于瞬態浪涌電流；
6）對于數據接口的電路防護，需要注意選取合適電容的TVS。如：在信號頻率或傳輸速率較高時,應選低電容系列的TVS管；

瞬變電壓抑制二極管選型的路上，不單單是依托理論數據來選取，同時還需要結合經驗來分析。東沃電子擁有經驗豐富的電子工程師，關于TVS管選型和選用過程中，隨時歡迎廣大新老客戶前來了解和咨詢，免費提供和指導！
