瞬態抑制TVS二極管，作為常用的電路保護元器件，廣泛應用于各行各業。在汽車電子、消費電子、電源驅動、工業配電、再生能源、電信、家電、計量儀器、醫療電子、工業控制、照明、安保系統、建筑控制及自動化、音頻/視頻設備、計算機及其周邊設備等多個領域都能找到TVS二極管的身影。然而，提及到“瞬態抑制TVS二極管”，仍然有很多采購商不知所云，何為TVS管，TVS二極管工作原理是什么，瞬態抑制二極管命名法則是什么，瞬變抑制二極管參數代表什么，TVS瞬態抑制二極管如何選型……為此，專業的電路保護器件專家——東沃電子，為大家全面普及TVS管相關知識。

瞬態抑制TVS二極管工作原理

瞬態電壓抑制二極管，簡稱TVS二極管，是在穩壓管工藝基礎上發展起來的一種新型高效電路保護器件。當電路兩端受到高能量沖擊時，TVS管能夠以PS級的響應速度把兩端的阻抗值由高阻抗轉化為低阻抗，瞬間吸收一個大電流，把兩端的電壓箝制在一個預定的數值，從而保護電路中精密器件免受瞬態高壓尖峰脈沖的沖擊。SO，TVS管憑借PS級響應速度、高浪涌吸收能力、低箝位電壓、低漏電流、低電容、擊穿電壓偏差小、無損壞極限、小體積、易安裝等優勢，廣泛使用于半導體或敏感零件的保護、二極電源和信號電路的保護以及防靜電保護。

瞬態抑制TVS二極管命名法則

對于剛接觸TVS二極管的采購商而言，一大堆亂七八糟的TVS管型號真地能讓他們搞得一頭霧水。其實，只要掌握TVS管命名方法、法則、規律，再復雜、難記的TVS管型號也能瞬間解決。目前，市面上所銷售的TVS二極管，其型號是由三部分組成：系列名+電壓值+單/雙向符號。

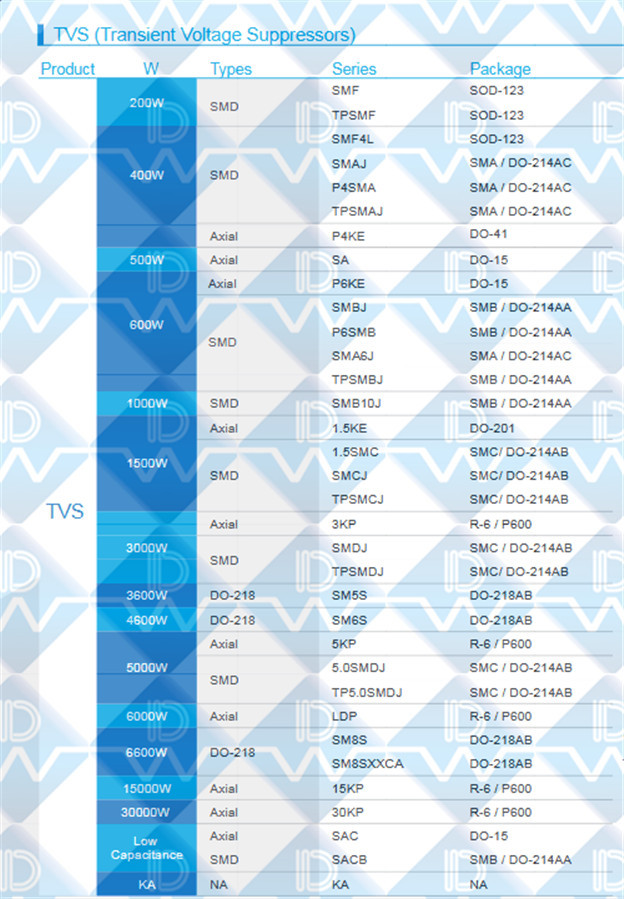

從系列名就可以看出封裝形式和峰值脈沖功率：

1）東沃電子SMAJ系列、SMBJ系列、SMCJ 系列、SMDJ系列、SM8S系列等表示貼片封裝，分別代表的峰值脈沖功率為400W、600W、1500W、3000W、6600W；

2）東沃電子P4KE系列、P6KE系列、1.5KE系列、SA系列、3KP系列、15KP系列、30KP系列等表示同軸引線封裝，分別代表的峰值脈沖功率為400W、600W、1500W、500W、3000W、15000W、30000W，以此類推；

系列名后的數字表示擊穿電壓標稱值或反向斷態電壓值：

1）東沃電子P4KE、P6KE、1.5KE系列中代表擊穿電壓標稱值(VBR);

2）東沃電子其它系列中代表的是反向斷態電壓值(VRWM)；

A表示單向，CA表示雙向

PS：東沃電子SAC、SACB系列是低電容TVS二極管，只有單向。

瞬態抑制TVS二極管參數詳解

搞懂了TVS二極管命名法則，接下來了解TVS管各個參數，為TVS二極管正確選型奠定基礎。提及TVS二極管的參數，對于行外人來說，真的很頭痛。接下來，以東沃電子的SM8S系列TVS管SM8S36A為例：

最大反向工作電壓：36V

擊穿電壓 MIN: 40V  MAX：44.2V

測試電流：5mA

最大箝位電壓：58.1V

最大反向脈沖峰值電流: 114A

最大漏電流：10μA

具體其他TVS二極管型號的規格書和參數解析，歡迎隨時找東沃電子索??！

瞬態抑制TVS二極管選型指南

不再頭痛的TVS二極管選型指南亮相了，“墻裂”推薦品味：

1）最大箝位電壓要小于電路中允許的最大安全電壓；

2）截止電壓VRWM大于電路的最大工作電壓；

3）最大脈沖功率要大于最大瞬態浪涌功率；

4）對于數據接口的電路保護，還需注意選取具有合適電容的TVS二極管。比如：當信號頻率或傳輸速率較高時,應選用低電容系列的TVS管；

5）一般，直流電路保護主選單向TVS二極管；交流電路主選雙向TVS二極管；;多線電路保護選用TVS陣列更有優勢；

6）要考慮溫度變化，正常而言，瞬態抑制二極管在-55°C到150°C之間工作；

……

如還有疑問，東沃電子，身邊的電路保護專家，始終是您最堅實的后盾！??！
