整流橋是將交流電轉換為直流電的關鍵元器件之一，廣泛應用于電源適配器、充電器、電動工具等各類電子設備中。在選擇整流橋時，需要考慮多個參數以確保其能夠滿足特定應用的要求，并提供穩定的性能。整流橋應用選型過程中，除了要關注反向電壓、正向電流、峰值浪涌電流、正向壓降、漏電流、溫度范圍等參數之外，還需要注意的是封裝類型。那么，整流橋有哪些常用的封裝類型呢？UMB封裝整流橋有哪些型號呢？



UMB封裝整流橋 型號齊全

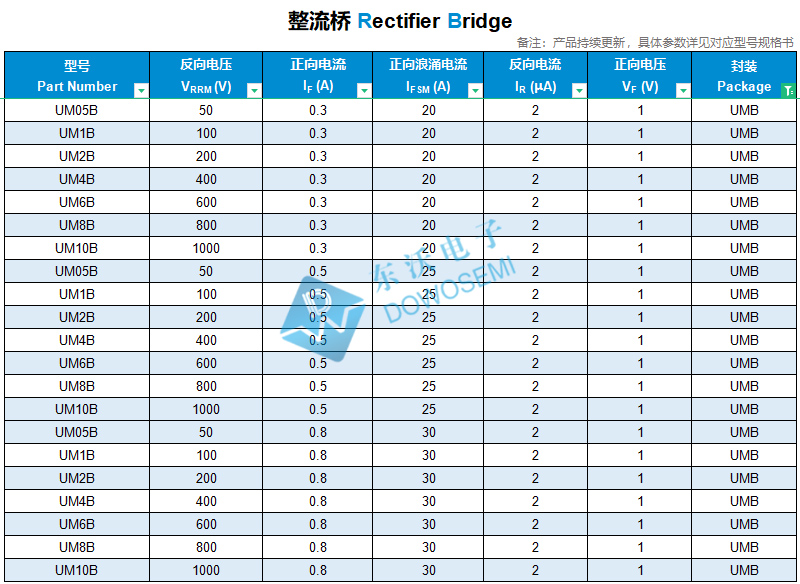

查閱“東沃產品選型表”可知，二三極管廠家東沃電子推出的整流橋封裝類型有：ABS、D3K、DBF、DBS、DIP-4、GBJ、GBL、GBP、GBU、IBS、KBJ、KBL、KBP、KBU、MBF、MBM、MBS、MSBL、UMB等等，型號齊全。東沃生產的UMB封裝整流橋型號有：UM05B、UM1B、UM2B、UM4B、UM6B、UM8B、UM10B，其正向電流大小有三種規格：0.3A、0.5A、0.8A，UM05B~UM10B整流橋具體特性表現在：

√ Glass passivated junction chip
√ Low reverse leakage
√ High forward surge current capability
√ Idea for printed circuit board
√ High temperature soldering guaranteed 260℃/10 seconds at terminals
√ The plastic package carries Underwriters Laboratory Flammability Classification 94V-0

東沃UM05B整流橋參數

查閱東沃電子“UM05B~UM10B (0.3A) Datasheet X1.02”產品規格書可知，整流橋UM05B參數如下所示：

· 最大反向電壓Maximum repetitive peak reverse voltage：50V
· 最大平均正向整流電流Maximum average forward rectified current：0.3A
· 峰值正向浪涌電流Peak forward surge current：20A
· 最大瞬時正向電壓Maximum instantaneous forward voltage：1V
· 最大直流反向電流Maximum DC reverse current：2μA
· 典型熱阻Typical thermal resistance：81℃/W



東沃UM10B整流橋參數

查閱東沃電子“UM05B~UM10B (0.3A) Datasheet X1.02”產品規格書可知，整流橋UM10B參數如下所示：

· 最大反向電壓Maximum repetitive peak reverse voltage：1000V
· 最大平均正向整流電流Maximum average forward rectified current：0.3A
· 峰值正向浪涌電流Peak forward surge current：20A
· 最大瞬時正向電壓Maximum instantaneous forward voltage：1V
· 最大直流反向電流Maximum DC reverse current：2μA
· 典型熱阻Typical thermal resistance：81℃/W

關于UM05B~UM10B整流橋相關知識就分享到這兒，想了解具體型號參數詳情，可向東沃電子索取規格書。匠心智造，真芯守護，東沃電子DOWOSEMI是一家專業的二三極管、保護器件、MOS管、橋堆、IC生產廠家及解決方案服務商。東沃電子自主研發、生產、銷售的整流橋封裝多樣、型號齊全、品質卓越、現貨庫存、廠家價格、免費選型、免費樣品，歡迎廣大新老客戶前來咨詢：13675816901（微信同號）朱經理。
