ESD靜電二極管是一種用于保護電子設備免受靜電放電損害的重要電子元器件，能夠提高電子產品的可靠性和穩定性。在電子行業，許多標準都對電子產品的ESD防護性能提出了要求。例如，國際電工委員會（IEC）的相關標準規定了電子產品應該能夠承受一定程度的靜電放電而不出現損壞。對于一些涉及安全關鍵的電子設備，如醫療設備、航空航天電子設備等，其ESD防護要求更加嚴格。企業在生產電子產品時，使用ESD靜電二極管是滿足這些行業標準的重要手段之一。那么，在實際應用中，如何選擇合適的ESD靜電保護二極管呢？ESD靜電二極管熱銷型號有哪些呢？哪家品牌廠家好？

東沃ESD靜電二極管熱銷型號大全

關于“ESD靜電保護二極管選型”這個話題，之前就科普過了，感興趣的小伙伴們可以去看看。專業ESD國產品牌廠家之一——東沃電子DOWOSEMI，生產的ESD二極管種類繁多、封裝多樣、型號齊全，查閱?wèn)|沃ESD二極管產品庫可知，東沃ESD熱銷型號有：

SLVU2.8-4、ESD5Z3.3C、ESD9B3.3ST5G、ESD73034D、GBLC03C、MMBZ5V6AL、PESD3V3L2BT-N、PESD3V3L1BA、PESD3V3S1UB、PESD3V3S2UT、PESD3V3U1UA、SD03C、SM03C、BV05C、ESD56151W04-2/TR、ESD5451N、ESD5341N、ESD5451X、ESD5302F、ESD5311X、ESD5Z5.0C、ESD5471X、ESD05V14T、GBLC05C、MMBZ6V8AL、NUP4202W1T2G、PESD0201V05、PESD0402V05、PESD0603V05、PESD5V0L1BA、PESD5V0S1BA、PESD5V0S1BL、PESD5V0V1BA、PESD5V0U1UB、PESD5V0V1BB、PESD5V0S1BBN、PESD5V0L2BT、PESD5V0S1BB、PESD5V0S1BA-N、PESD5V0V1BL、PESD5V0F1BL、PESD5V0U1UA、PESD5V0S2BT、PESD5V2S2UT、PRTR5V0U2X、PESD5V0U2BT、PRTR5V0U2X-N、SD05C、SD05CL、SR05、SRV05-4、SR05-4A、SRV05-4LA、SMF05C、SMF05CT1G、MMBZ15VAL、MMBZ15VALT1G、MMBZ18VAL、MMBZ20VAL、SM712、PSM712、PESD0402V12、PESD0603V12、PESD12VL1BA、PESD12VL2BT、SD12CT1G、SD12C、SD12T1G、PESD12VV1BL、PESD0402V14、MMBZ33VAL、PESD15VL2BT-N、PESD15VL1BA、PESD15VS2UT、MMBZ27VAL、PESD1CAN、PESD2CAN、PESD1LIN、NUP2105L、NUP2105LT1G、NUP3105LT1G、PESD24VL1BA、PESD24VS1UB、PESD0603V24、SM24CANB-02HTG、RCLAMP0502B、RCLAMP0521P-N、SD24C、SD24C-01FTG、SD36C、TPD4E05U06DQAR、RCLAMP0524P、PESD36VS2UT、ESD36VD5B、PESD2ETH1G、ESD9L5.0ST5G、UCLAMP0571P.TNT、PUSB3FR4Z、USBLC6-2P6、UDD32C05L01、AZ5825-01F、USBLC6-2SC6、ESDA14V2L、ESD9X5VU、ESD5431N、IP4220CZ6、SM36T1G-B、SM36T1G、USBLC6-4SC6、NUP4114HMR6T1G、PESD4V0Y1BSFYL、ESD5B5.0ST1G、SP3304N、ESD9B5.0ST5G、ESD5A121TA、ESD56201D18-2/TR、ESD9B5VL、SP4023-01FTG-C、PRTR5V0U4D、SD60C、DW03DLC-B-S、DW03D-B-S、DW03M2T-B-S、DW03D5-B-E、DW3.3-8R2P-E、DW05DLC-B-S、DW05D-B-S、DW05M2T-B-S、DW05-4R2P-S、DWSUC0534N、DW12DLC-B-S、DW12D-B-S、DW12M2T-B-S、DW12D5-B-S、DW12P4N3-S、DW15DLC-B-S、DW15DF-B-E、DW15M2T-B-S、DW24DLC-B-S、DW24D-B-S、DW24DF-B-S、DW24M2T-B-S、DW24P4N3-S、DW36D-B-S、DW36M2T-B-S……

從上述熱銷型號可知，東沃ESD漏電流低、結電容低，工作電壓范圍2.8V~36V，封裝多樣，型號應有盡有，能夠滿足不同客戶對靜電防護的需求。具體型號參數，詳見對應型號產品規格書。接下來一起來看看東沃ESD5Z3.3C、PESD5V0L2BT、SMF05CT1G產品規格書。

東沃ESD5Z3.3C靜電保護二極管參數

關于ESD靜電二極管ESD5Z3.3C參數，查閱?wèn)|沃“ESD-ESD5Z3.3C Datasheet”產品手冊可知：

峰值脈沖功率（tp=8/20us）@25℃：200W
峰值脈沖電流（tp=8/20us）@25℃：5A
工作電壓：3.3V
擊穿電壓（IT=1mA）：4V
漏電流（VRWM=3.3V）：10μA
鉗位電壓（IPP=5A; tp=8/20us）：15V
結電容CJ：50pF
封裝形式：SOD-523
絲印標識：CT

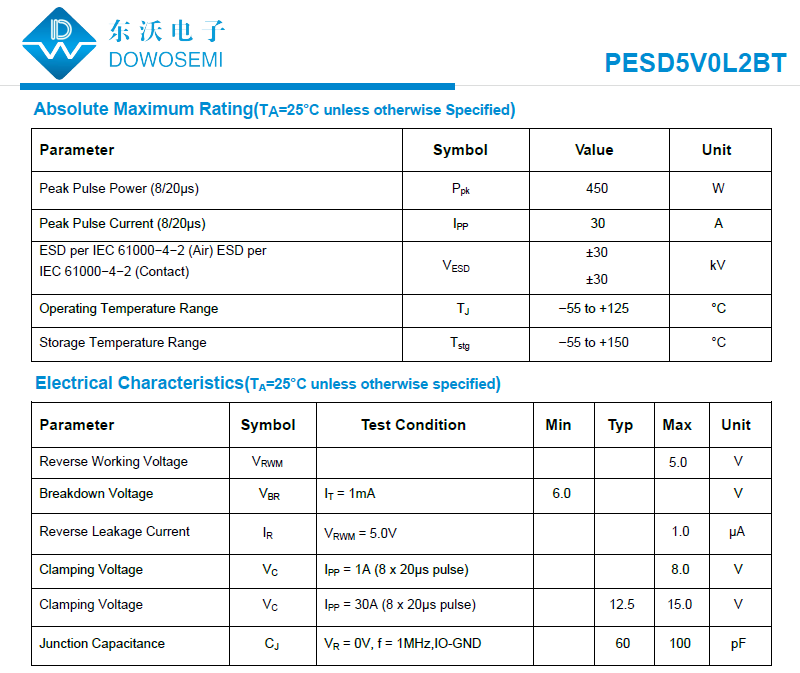

東沃PESD5V0L2BT靜電保護二極管參數

關于ESD靜電二極管PESD5V0L2BT參數，查閱?wèn)|沃“ESD-PESD5V0L2BT Datasheet”產品手冊可知：

峰值脈沖功率（tp=8/20us）@25℃：450W
峰值脈沖電流（tp=8/20us）@25℃：30A
工作電壓：5V
擊穿電壓（IT=1mA）：6V
漏電流（VRWM=5V）：1μA
鉗位電壓（IPP=30A; tp=8/20us）：12.5V
結電容CJ（VR = 0V, f = 1MHz IO-GND）：60pF
封裝形式：SOT-23
絲印標識：M05C

東沃SMF05CT1G靜電保護二極管參數

關于ESD靜電二極管SMF05CT1G參數，查閱?wèn)|沃“ESD-SMF05CT1G Datasheet”產品手冊可知：

峰值脈沖功率（tp=8/20us）@25℃：100W
峰值脈沖電流（tp=8/20us）@25℃：12A
工作電壓：5V
擊穿電壓（IT=1mA）：6V
漏電流（VRWM=5V）：1μA
鉗位電壓（IPP=12A; tp=8/20us）：11V
結電容CJ（VR = 0V, f = 1MHz I/O to GND）：100pF
封裝形式：SOT-363
絲印標識：5C

匠心智造，真芯守護，東沃電子（DOWOSEMI）是一家全方位的半導體器件制造商及保護解決方案服務商，集研發、生產、銷售為一體的高新技術企業。公司產品線涵蓋電路保護器件（TVS二極管、ESD靜電二極管、陶瓷氣體放電管、壓敏電阻、自恢復保險絲、半導體放電管）、二三極管、場效應管、橋堆、碳化硅器件、集成電路等等，廣泛應用于汽車電子、工控、儀器儀表、安防、通信、照明、電源、醫療、家電、智能穿戴等多個行業和領域。想了解更多有關ESD靜電二極管型號、參數、選型、應用、價格、交期等方面信息，可咨詢東沃電子產品工程師：13675816901（微信同號）朱工
