在實際應用中，選型選用快恢復整流二極管時，需要重點關注的參數有：最大平均整流電流、最大反向電壓、正向浪涌電流、最大正向電壓、反向恢復時間。根據反向恢復時間快慢可分為三種：75ns~500ns（快恢復FR系列二極管）、35ns~75ns（高頻HER系列二極管）和35ns以內（超快恢復SF系列二極管）。那么，二極管MURS220反向恢復時間是多少呢？MURS240和MURS220有什么區別？MURS260可以替代MURS220嗎？

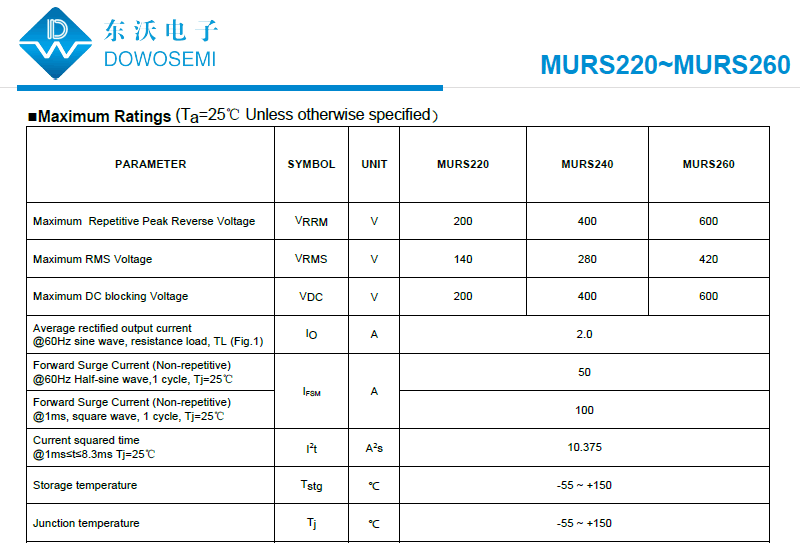

MURS220、MURS240、MURS260是二極管廠家東沃電子推出的快恢復二極管，查看東沃電子“MURS220~MURS260 (DO-214AA) Datasheet”產品規格書可知，正向電流2A、SMB封裝、反向電壓200V~600V，具體參數如下所示：

東沃MURS220超快恢復整流二極管參數

√ 最大可重復峰值反向電壓：200V
√ 最大均方根電壓：140V
√ 最大直流阻斷電壓：200V
√ 最大正向平均整流電流：2A
√ 正向浪涌電流（不重復）@60Hz半正弦波，1周期，Tj=25℃：50A
√ 最大正向電壓：0.92V
√ 最大反向電流：5uA
√ 最大反向恢復時間：25ns
√ 典型結電容：25pF
√ 封裝形式：SMB（DO-214AA）

東沃MURS240超快恢復整流二極管參數

√ 最大可重復峰值反向電壓：400V
√ 最大均方根電壓：280V
√ 最大直流阻斷電壓：400V
√ 最大正向平均整流電流：2A
√ 正向浪涌電流（不重復）@60Hz半正弦波，1周期，Tj=25℃：50A
√ 最大正向電壓：1.25V
√ 最大反向電流：5uA
√ 最大反向恢復時間：50ns
√ 典型結電容：25pF
√ 封裝形式：SMB（DO-214AA）

東沃MURS260超快恢復整流二極管參數

√ 最大可重復峰值反向電壓：600V
√ 最大均方根電壓：420V
√ 最大直流阻斷電壓：600V
√ 最大正向平均整流電流：2A
√ 正向浪涌電流（不重復）@60Hz半正弦波，1周期，Tj=25℃：50A
√ 最大正向電壓：1.25V
√ 最大反向電流：5uA
√ 最大反向恢復時間：50ns
√ 典型結電容：24pF
√ 封裝形式：SMB（DO-214AA）

回到本文開頭的三個問題，可知，MURS220反向恢復時間為25ns；MURS240和MURS220的區別在于參數的不同；MURS260是可以替代MURS220的。關于快恢復二極管替代替換這個話題，下一期東沃電子會重點詳細闡述。關于MURS220、MURS240、MURS260快恢復整流二極管相關知識就分享到這兒了，想了解具體參數信息，詳見東沃MURS220~MURS260 (DO-214AA) Datasheet產品手冊。東沃電子生產的MURS220、MURS240、MURS260，性能穩定、高可靠性、現貨庫存、廠家價格、免費選型、免費樣品，能夠滿足客戶對產品高質量的要求，歡迎廣大新老客戶前來咨詢： 136 7581 6901（微信同號）朱經理。
