高分子ESD靜電保護二極管，也稱為高分子ESD靜電抑制器，是由聚合物（Polymeric）電壓誘變材料和高電分子材料核心制成的新型防靜電元器件產品。高分子ESD靜電保護二極管最大的優勢是物理放電無使用壽命的限制、響應快速快（<1ns）、超低結電容，超低漏電流（<1nA）、ESD靜電防護能力強、信號完整性高、損壞為開路狀態、性價比高等等，廣泛應用于HDMI、USB、TYPE-C等通訊端口中。那么，關于廠家東沃電子推出的高分子ESD保護管PESD0402V14，您知道多少呢？

高分子ESD保護二極管PESD0402V14特性

PESD0402V14高分子ESD保護二極管是客戶常咨詢的物料之一，查看東沃電子“ESD-PESD0402V14 Datasheet”產品規格書可知，PESD0402V14二極管特性如下：

√ 為高速、低壓應用提供最好的ESD保護
√ 符合Rohs標準，無鹵素
√ 超低結電容0.05pF
√ 低漏電流（<10nA）
√ 貼片雙向、單線保護
√ 快速響應時間（<1ns）

高分子ESD保護二極管選型參數解讀

東沃PESD0402V14是什么封裝？工作電壓是多少V？結電容是多少pF？PESD0402V14產品規格書有嗎？了解高分子ESD保護二極管PESD0402V14詳細參數前，有必要科普下高分子ESD保護二極管關鍵選型參數的含義：

1）Continuous Operating Voltage (Vdc)：工作電壓，是選型的硬性指標但不是關鍵指標，所選的工作電壓只要等于或大于元件使用位置的最大工作電壓即可。
2）Trigger Voltage (Vt)：觸發電壓，達到此參數值高分子ESD保護二極管才工作，所以此參數是衡量高分子ESD保護二極靈敏度的關鍵因素，參數越低越好。
3）Leakage Current (Il)：漏電流，亦稱待機電流，其值是在器件工作電壓下測量的，參數越低越好。
4）Clamping Voltage (Vc)：鉗位電壓，觸發后立即將高壓鉗制在此參數范圍內后傳遞到地面，參數越低越好。
5）Capacitance (Cp)：結電容，影響信號完整性傳輸?shù)闹匾笜?biāo)參數，參數越低越好。

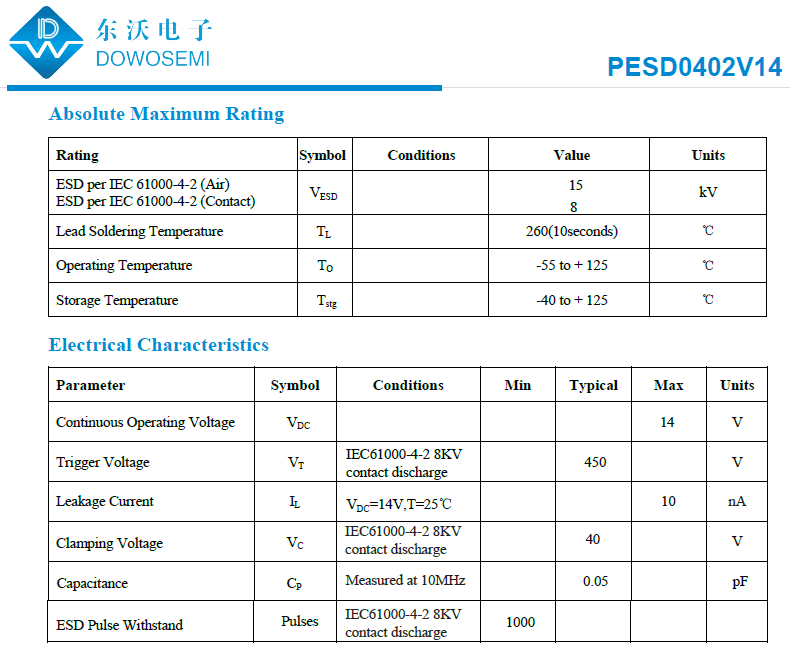

高分子ESD保護二極管PESD0402V14參數

高分子ESD保護二極管PESD0402V14參數，查看東沃電子“ESD-PESD0402V14 Datasheet”產品規格書可知：

工作電壓：14V
觸發電壓：450V
漏電流：10nA
鉗位電壓：40V
結電容：0.05pF
封裝形式：0402

關于東沃PESD0402V14高分子ESD保護二極管相關的知識就分享到這兒了。東沃電子推出的PESD0402V14現已全面量產、品質穩定、高可靠性、價格美麗、交期迅速、支持少批量試產、免費樣品、免費EMC測試、免費方案設計或整改優化，具體詳情咨詢東沃電子產品工程師：136 7581 6901（微信同號）朱工
