二極管廠家東沃電子推出的靜電放電（ESD）保護器件ESDA14V2L設計用于需要瞬態過壓保護功能的應用。ESD二極管ESDA14V2L旨在應用于過電壓和ESD靜電敏感設備，例如計算機、打印機、商用機器、通信系統、醫療設備等領域中。東沃電子ESDA14V2L非常適合用于對電路板空間要求很高的場合，專門設計用于保護連接到電源、數據和傳輸線的敏感組件，使其免受由ESD（靜電放電），CDE（電纜放電事件）和EFT（電快速瞬變）引起的過電壓影響。

近日，很多新老客戶前來東沃電子咨詢ESDA14V2L這顆熱銷型物料，關于ESDA14V2L 靜電放電（ESD）保護器件特性、參數、應用、封裝尺寸等信息，查看東沃電子“ESD-ESDA14V2L Datasheet”產品手冊可知：

東沃ESDA14V2L 靜電放電（ESD）保護器件特性

√ IEC 61000-4-2 4級ESD保護 ±30kV接觸放電 ±30kV空氣放電
√ 低鉗位電壓
√ 低漏電流
√ ESD靜電保護> 15kV
√ 符合RoHS標準
√ 保護一條雙向或兩條單向線路

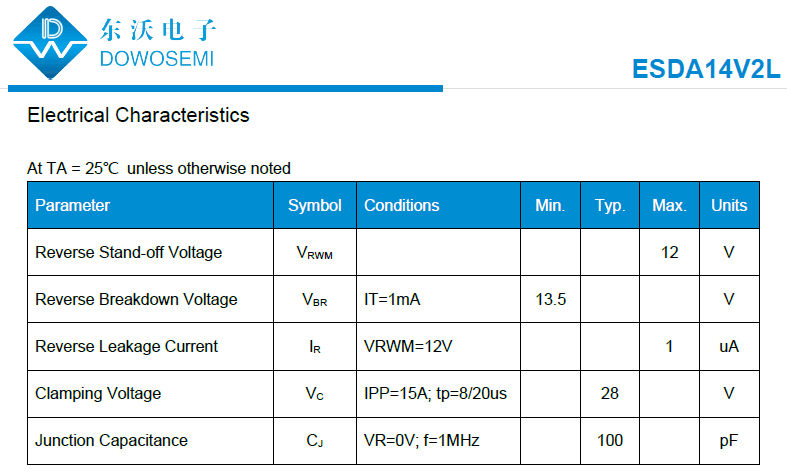

東沃ESDA14V2L 靜電放電（ESD）保護器件參數

√ 峰值脈沖功率：500W
√ 峰值脈沖電流：15A
√ 反向工作電壓：12V
√ 最小擊穿電壓：13.5V
√ 鉗位電壓：28V
√ 結電容值：100pF
√ 漏電流值：1uA

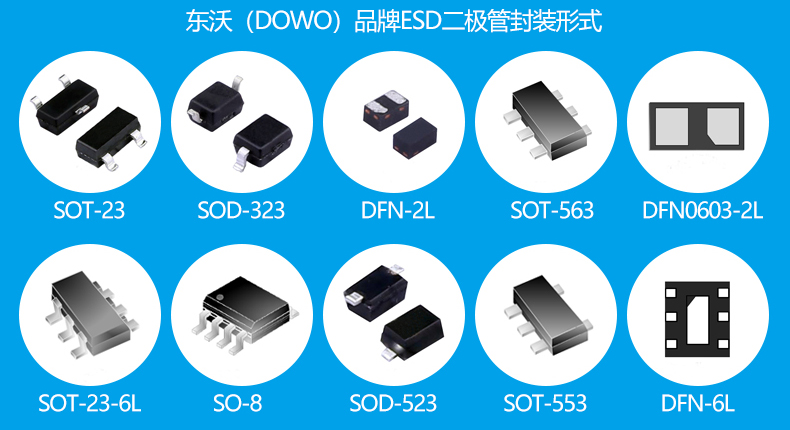

√ 封裝形式：SOT-23
√ 方向：單向Uni

東沃ESDA14V2L 靜電放電（ESD）保護器件應用

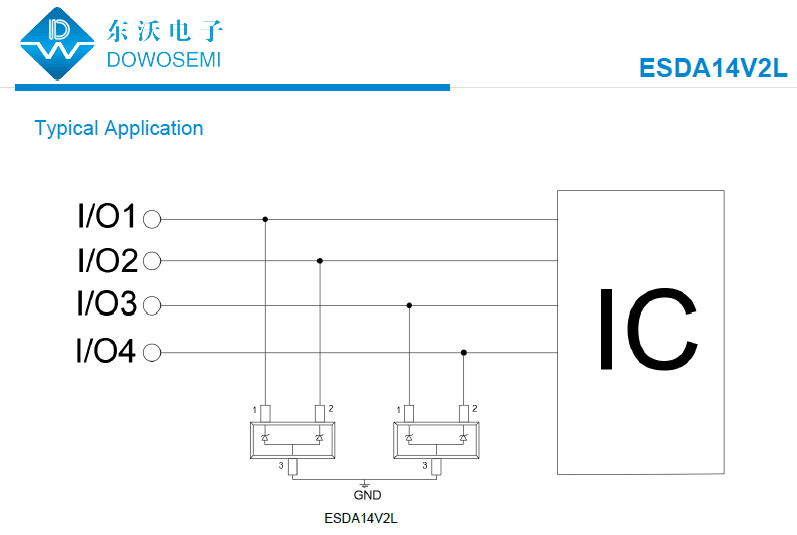

在手機及配件、基于微處理器的設備、個人數字助理（PDA）、筆記本，臺式機和服務器、便攜式儀器、網絡與電信、串行和并行端口、外圍設備等領域中都能看到ESDA14V2L 靜電放電（ESD）保護器件的身影。東沃ESDA14V2L 靜電放電（ESD）保護器件典型應用如下圖所示：

關于ESDA14V2L單向靜電放電（ESD）保護器件相關的知識就分享到這兒了。東沃電子推出的ESDA14V2L現已全面量產、品質穩定、高可靠性、價格美麗、交期迅速、支持少批量試產需求、免費樣品、免費EMC測試、免費方案設計或整改優化，具體詳情咨詢東沃電子產品工程師：136 7581 6901（微信同號）朱工
