SM8S系列TVS二極管，對于電子工程師來說，尤其是汽車電子產品工程師，并不陌生。要知道，車載電子產品過拋負載ISO 16750-2測試時，就需要用到汽車級TVS二極管SM8S系列。關于SM8S系列TVS二極管，其實東沃電子之前就科普過很很多次了，這次又來科普，是因?yàn)闉榱藵M足市場的應用需求，東沃電子推出了新的物料型號：SM8S51A、SM8S54A、SM8S58A、SM8S60A、SM8S10CA、SM8S11CA、SM8S12CA、SM8S13CA、SM8S45CA、SM8S48CA、SM8S51CA、SM8S54CA、SM8S58CA、SM8S60CA，為SM8S系列TVS二極管錦上添花！

查閱?wèn)|沃電子“TVS-SM8S Series Datasheet”產品數據手冊可知：

SM8S10A/SM8S10CA~SM8S60A/SM8S60CA特性

? 玻璃鈍化芯片
? PN結由耐高溫絕緣膠鈍化保護
? TJ = 175 °C ，此工作溫度可以滿足高可靠性和汽車要求
? 單向、雙向極性
? 低漏電流
? 浪涌能力強
? 符合ISO 16750-2浪涌規范（根據實驗條件會有差別）
? 無鉛焊接的最大峰值為245 °C
? ACE-Q 101認證
? DO-218AB封裝

SM8S10A/SM8S10CA~SM8S60A/SM8S60CA應用

DO-218AB封裝TVS二極管SM8S10A/SM8S10CA~SM8S60A/SM8S60CA用于敏感電路的保護，以抵抗由感應負載開關和照明引起的電壓瞬變，特別適應用于汽車拋負載保護。

SM8S10A/SM8S10CA~SM8S60A/SM8S60CA型號

東沃SM8S系列TVS二極管，型號超全：

1）SM8S系列單向TVS二極管型號：

SM8S10A、SM8S11A、SM8S12A、SM8S13A、SM8S14A、SM8S15A、SM8S16A、SM8S17A、SM8S18A、SM8S20A、SM8S22A、SM8S24A、SM8S26A、SM8S28A、SM8S30A、SM8S33A、SM8S36A、SM8S40A、SM8S43A、SM8S45A、SM8S48A、SM8S51A、SM8S54A、SM8S58A、SM8S60A；

2）SM8S系列雙向TVS二極管型號

SM8S10CA、SM8S11CA、SM8S12CA、SM8S13CA、SM8S14CA、SM8S15CA、SM8S16CA、SM8S17CA、SM8S18CA、SM8S20CA、SM8S22CA、SM8S24CA、SM8S26CA、SM8S28CA、SM8S30CA、SM8S33CA、SM8S36CA、SM8S40CA、SM8S43CA、SM8S45CA、SM8S48CA、SM8S51CA、SM8S54CA、SM8S58CA、SM8S60CA；

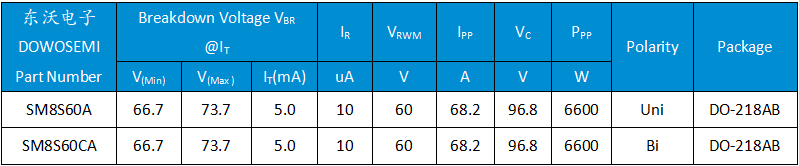

以東沃SM8S60A/SM8S60CA為例，參數詳情如下：

√ 工作峰值反向電壓：60V
√ 最小擊穿電壓：66.7V
√ 最大擊穿電壓：73.7V
√ 鉗位電壓：96.8V
√ 峰值脈沖電流：68.2A
√ 漏電流：10uA
√ 峰值脈沖功率：6600W
√ 封裝形式：DO-218AB

√ 絲印標識：SM8S60A/SM8S60CA

√ 極性：SM8S60A單向Uni、SM8S60CA雙向Bi

關于汽車拋負載保護用TVS二極管SM8S系列就分享到這兒，想了解SM8S系列其他型號具體參數信息，詳見東沃電子“TVS-SM8S Series Datasheet”規格書。東沃電子推出的SM8S系列TVS二極管型號齊全、高穩定性、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費方案整改設計、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
