有客戶問：“EOS保護和ESD保護有什么區別？”解答這個問題之前，有必要先弄明白什么是EOS？什么是ESD？接下來，國產電路保護器件品牌廠家東沃電子（DOWOSEMI）針對“EOS和ESD”這個話題詳細為您闡述。

一、什么是EOS和ESD？

1）EOS：Electrical Over Stress電性過應力是指當外界電流或電壓超過器件的最大規范條件時，器件性能會減弱甚至損壞。其特點：

√ 現象：高壓或者大電流導致芯片內部損壞，發熱，從而伴隨著外部燒糊的現象。
√ 產生原因：感應、累計浪涌等。
√ 特點：時間長（us級），電壓跟電流視情況而定。
√ 測試規范與方法：IEC61000-4-5，EOS tester（surge generator）。

2）ESD：Electron Static Discharge 靜電放電是指電荷從一個物體轉移到另一個物體，是一種客觀的自然現象。其特點：

√ 現象：有限的大量的電荷在不同電位體之間快速轉移的一種放電現象。
√ 產生原因：摩擦、接觸、耦合感應等。
√ 特點：時間短（ns級）、電壓高、電流大（A）。

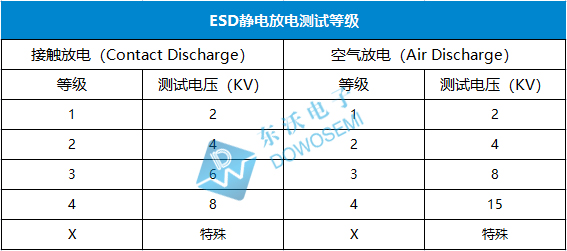

√ 測試規范與方法：IEC61000-4-2，ESD GUN。

二、EOS和ESD的區別

那么，EOS和ESD這兩者之間，有什么關系呢？一般來說，EOS描述的是ESD以外的極端現象。關于它們之間的區別，有哪些呢？從四方面來講解：

1）原因：

EOS：與設備運行或發電設備產生相關的電壓或電流；
ESD：快速釋放累積電荷；

2）時間：

EOS：持續時間與原始信號一樣長，沒有固定的限制；
ESD：一旦消耗了累積的電荷，ESD事件就不會再出現；

3）特征：

EOS：可以有任何物理上可能的波形，因?yàn)镋OS的來源通常是不可預測的；
ESD：具有特定的波形；

4）發生：

EOS：大多數是（但不總是）周期性和可重復的；
ESD：非周期性和不可重復（不能保證累積靜電）；

三、EOS防護和ESD保護

綜上所述，可知，EOS和ESD不是一回事，這點是非常重要的。與ESD引起的故障相比，EOS損壞更為常見；ESD防護針對的是ESD而不是EOS保護。具體有關EOS保護方案設計和ESD靜電防護方案設計及ESD靜電保護二極管選型，可直接咨詢您的專屬電子工程師：136 7581 6901（微信同號）朱工
