SLVU2.8-4靜電ESD保護二極管 電壓2.8V 低電容3pF

發表日期:2022-08-25瀏覽:780

SLVU2.8-4是一種低電容靜電ESD保護二極管,專門設計用于保護連接到數據和傳輸線的敏感電子元件免受由靜電放電 (ESD)、電纜放電事件 (CDE)、閃電和其他感應電壓浪涌的損壞,在10/100/1000以太網、廣域網/局域網設備、測試測量、交換系統、儀表、音頻視頻輸入端口中都能看到其身影。查看東沃電子(DOWOSEMI)推出的SLVU2.8-4產品手冊“ESD-SLVU2.8-4 Datasheet”可知:


1)SLVU2.8-4靜電ESD保護二極管特性

√ 峰值脈沖功率450W (8/20us)
√ 低鉗位電壓
√ 低漏電流1uA
√ 低結電容3pF
√ 反向斷態電壓2.8V
√ IEC 61000-4-2 Level 4 靜電保護±30kV 接觸放電,±30kV 空氣放電
√ 符合RoHS
√ 單向
√ SOP-8封裝

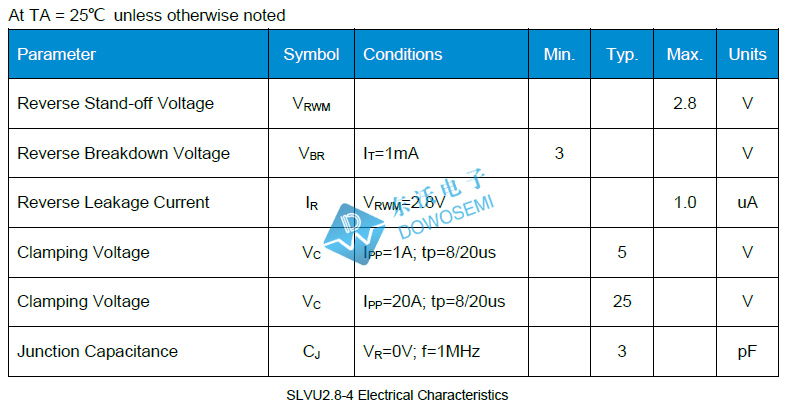

2)SLVU2.8-4靜電ESD保護二極管參數

√ Peak pulse power (tp=8/20us)@25℃:450W
√ Peak pulse current (tp=8/20us)@25℃:20A
√ Reverse Stand-off Voltage:2.8V
√ Reverse Breakdown Voltage:3V(It=1mA)
√ Reverse Leakage Current:1uA(VRWM=2.8V)
√ Clamping Voltage:25V(IPP=20A; tp=8/20us)
√ Junction Capacitance:3pF(VR=0V; f=1MHz)
√ Junction temperature:125℃
√ Operating temperature:-40℃~125℃
√ Lead temperature:260℃

3)SLVU2.8-4靜電ESD保護二極管典型應用

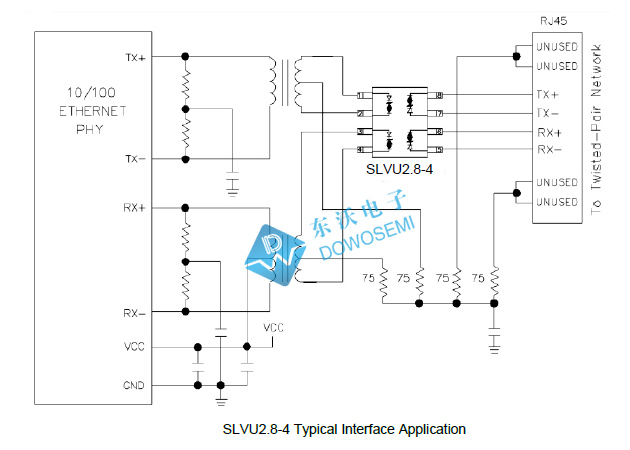

靜電ESD保護二極管SLVU2.8-4在10/100以太網中防護方案如下圖所示:


綜上所述可知,ESD保護二極管SLVU2.8-4結電容低至3pF,可將信號損失程度降至最低;同時,還提供高達20A(tp=8/20μs)的雷擊或浪涌保護。此外,SLVU2.8-4超過了IEC61000-4-2 ESD標準的最高保護水平(±8kV),可提供高達±30kV(接觸放電)的保護。東沃電子推出的SLVU2.8-4品質卓越、穩定可靠、廠家價格、供貨穩定、交期迅速,支持少批量試產、免費樣品、免費測試、24h技術支持,竭誠歡迎廣大新老客戶前來咨詢:136 7581 6901(微信同號)朱經理
